中京大学電気電子工学科
電気電子工学実験2「論理回路」


ブレッドボード用データ

実行ではなく,右クリックで保存して利用してください.

Microsoft Visioは,中京大学工学部の学生は無料で入手できます.
入手・ダウンロードはこちら
「Visio Professional 2013」を選択してインストールしてください.

実験指導書(「論理回路」差し替え分)

回路製作に関してのお知らせとお願い

実験教室と実験に使用する電子部品に関する情報

実験で使用する電子部品等の説明が記載されています.回路を製作するときに必要な情報です.

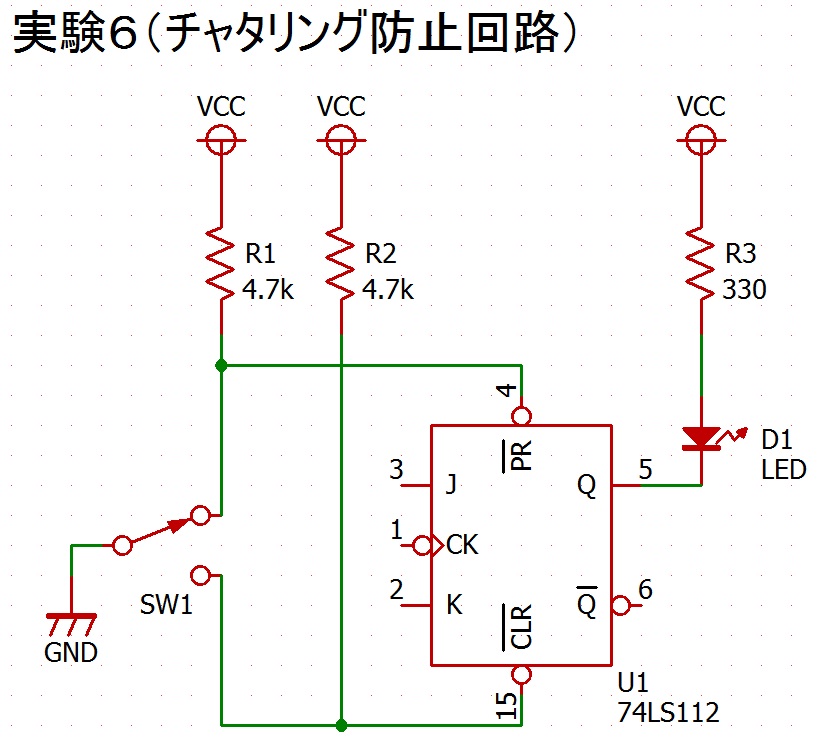

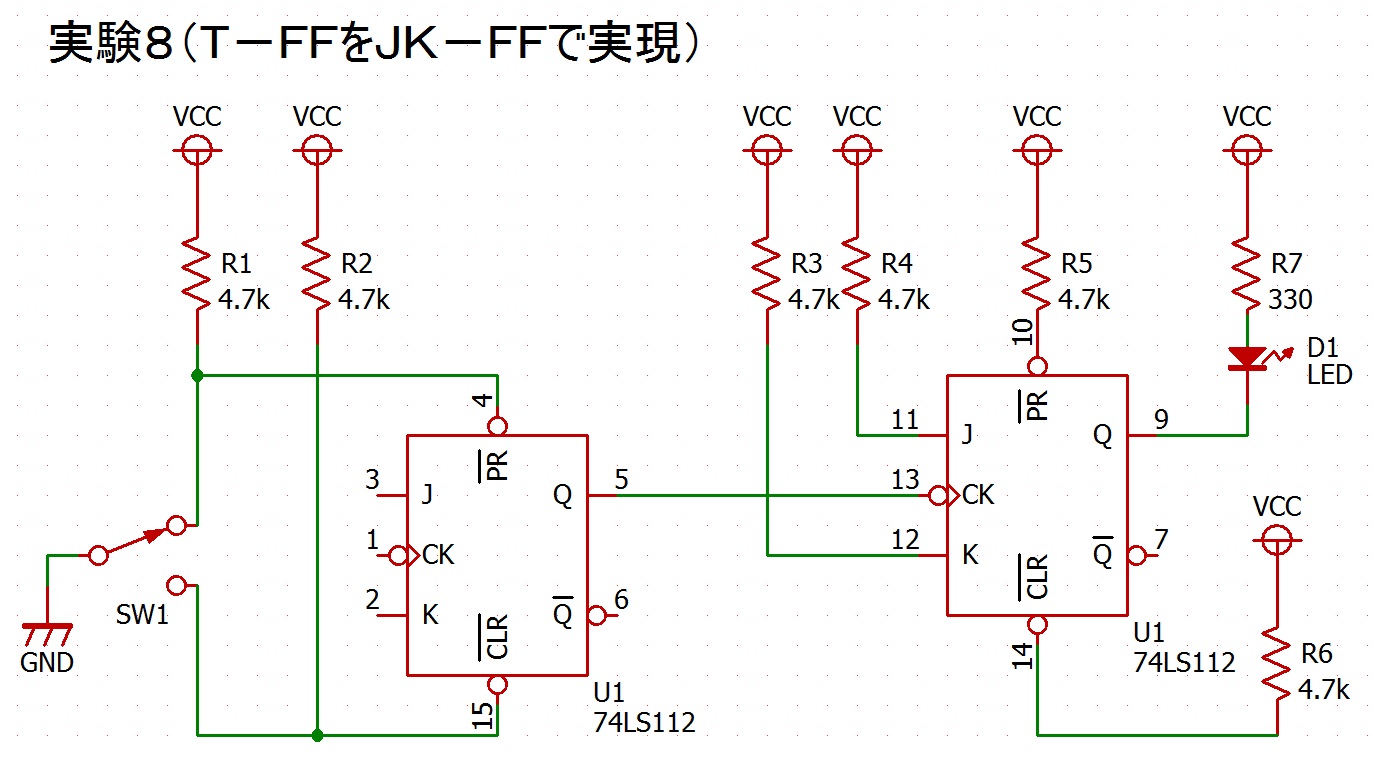

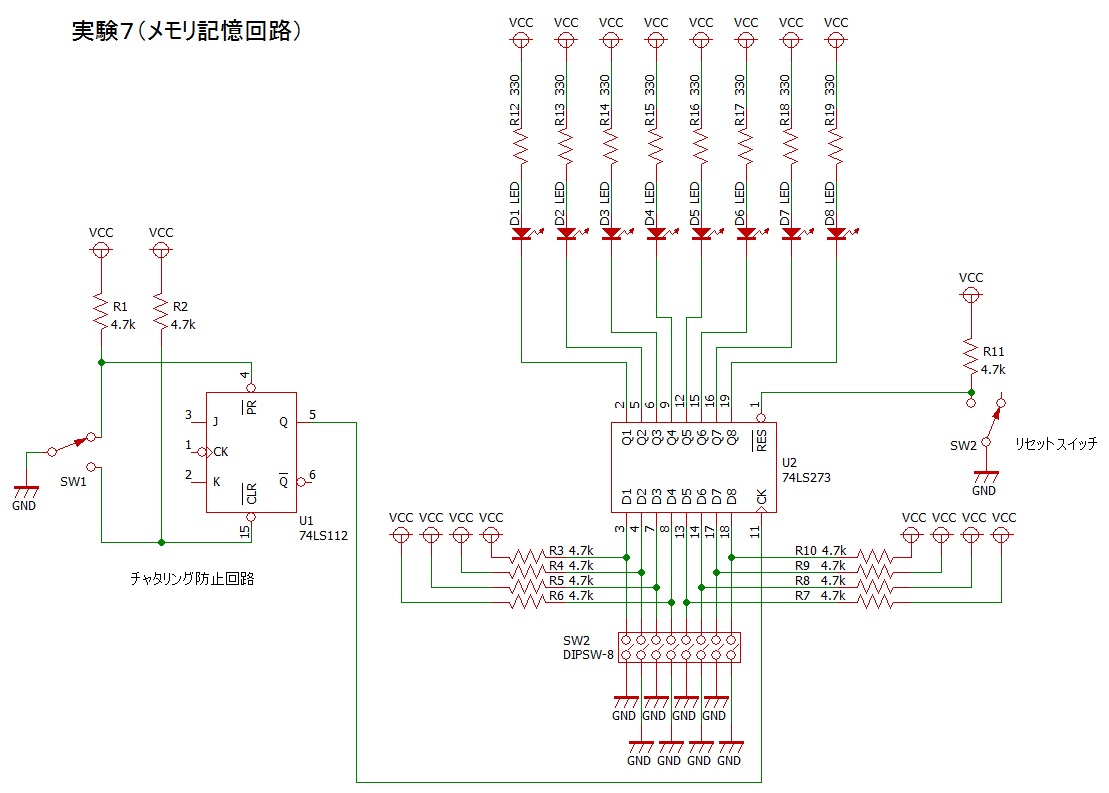

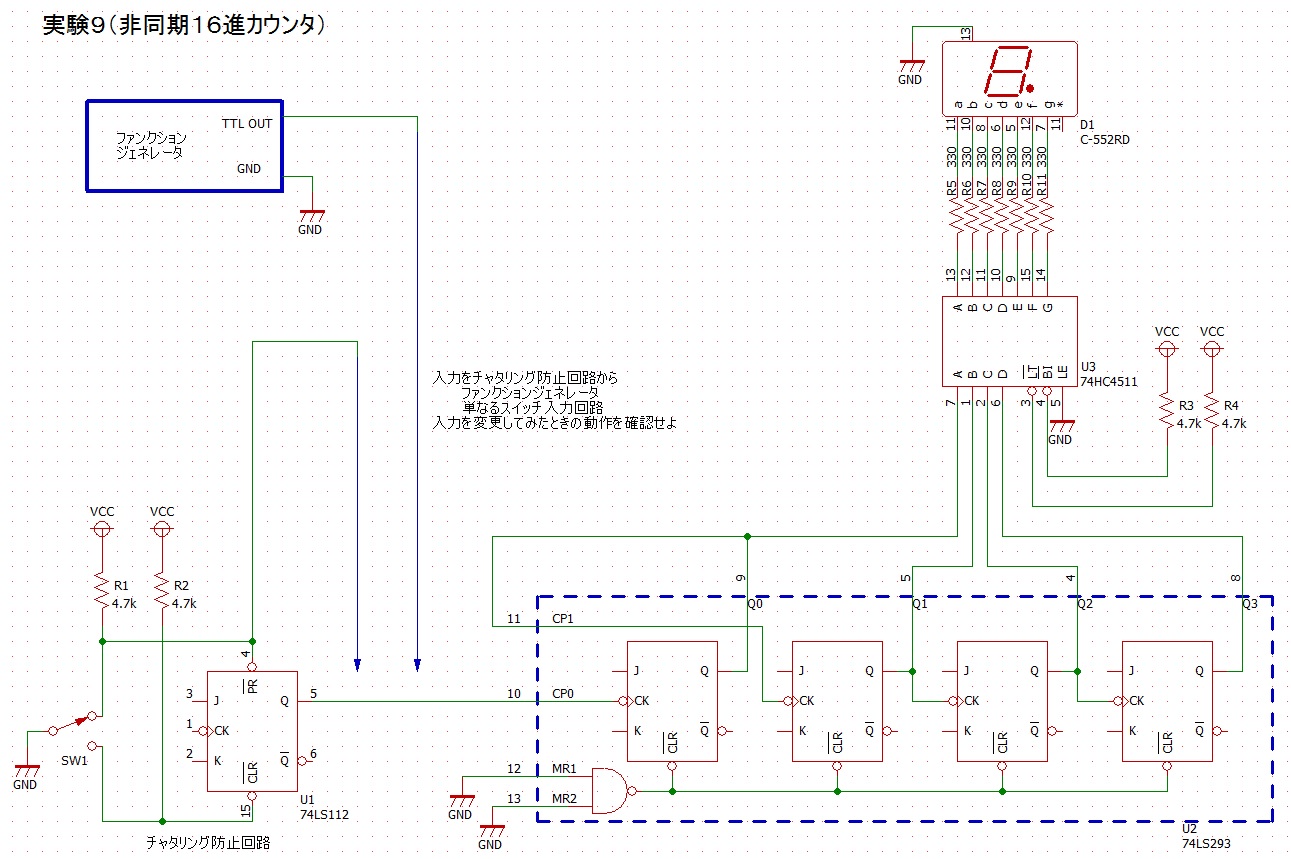

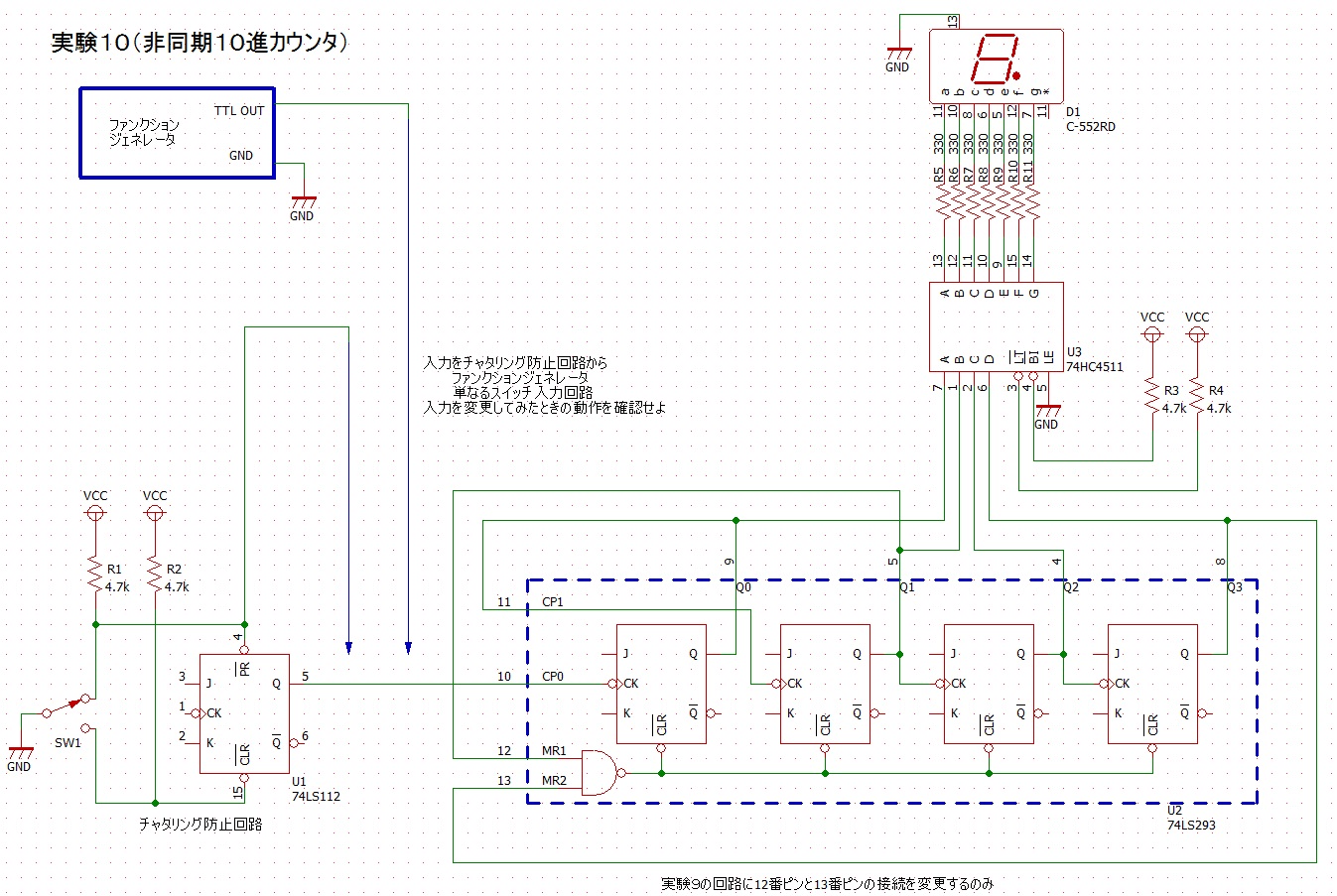

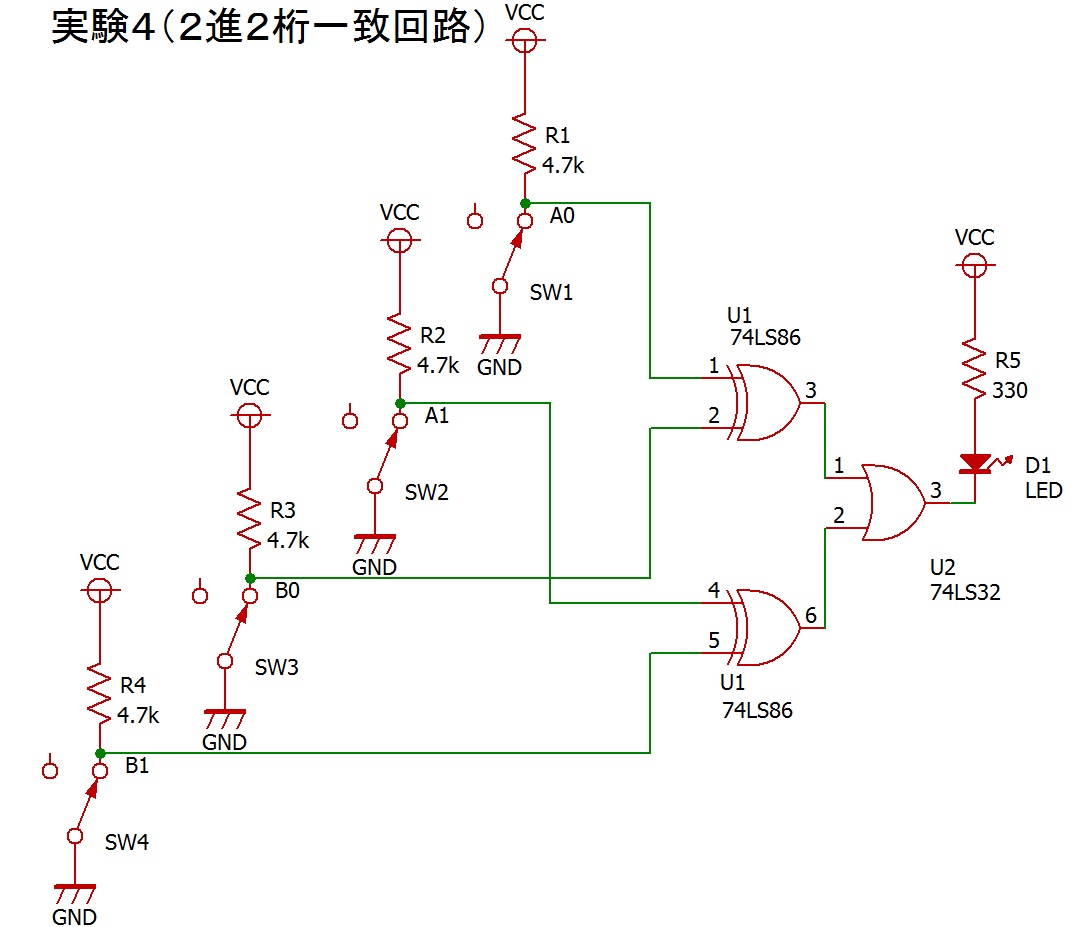

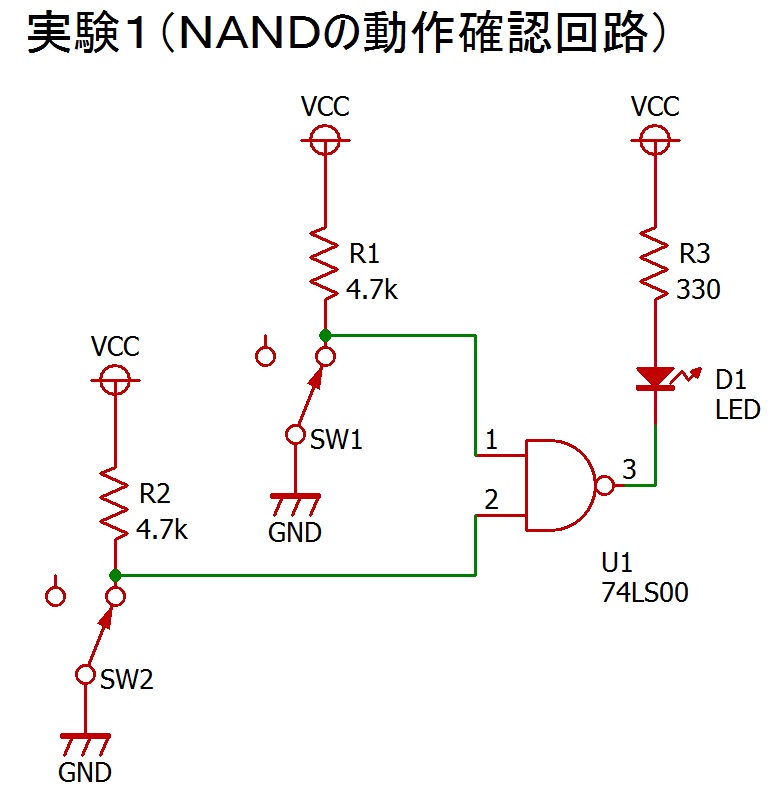

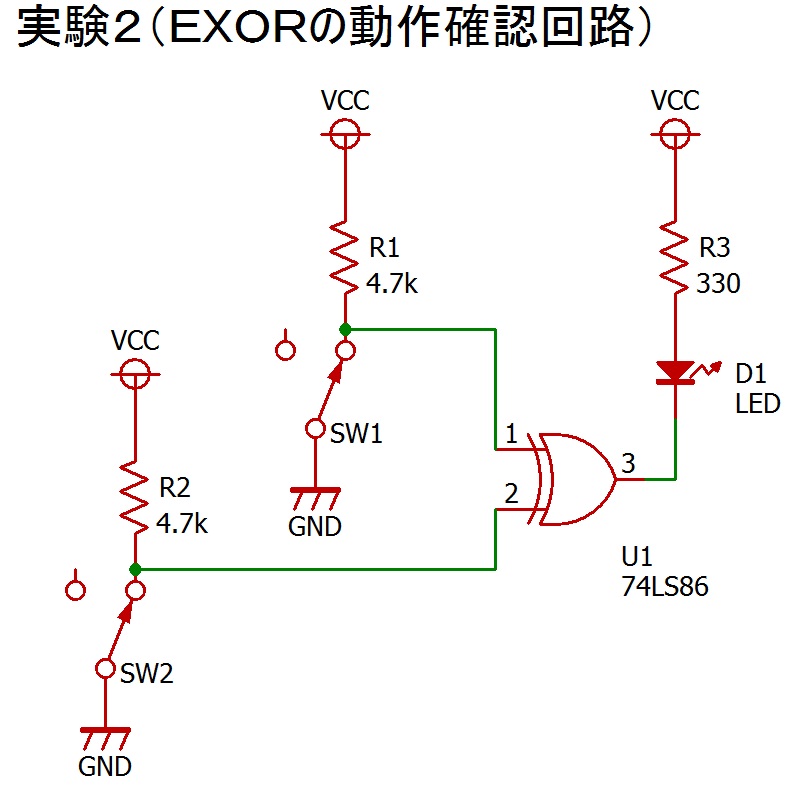

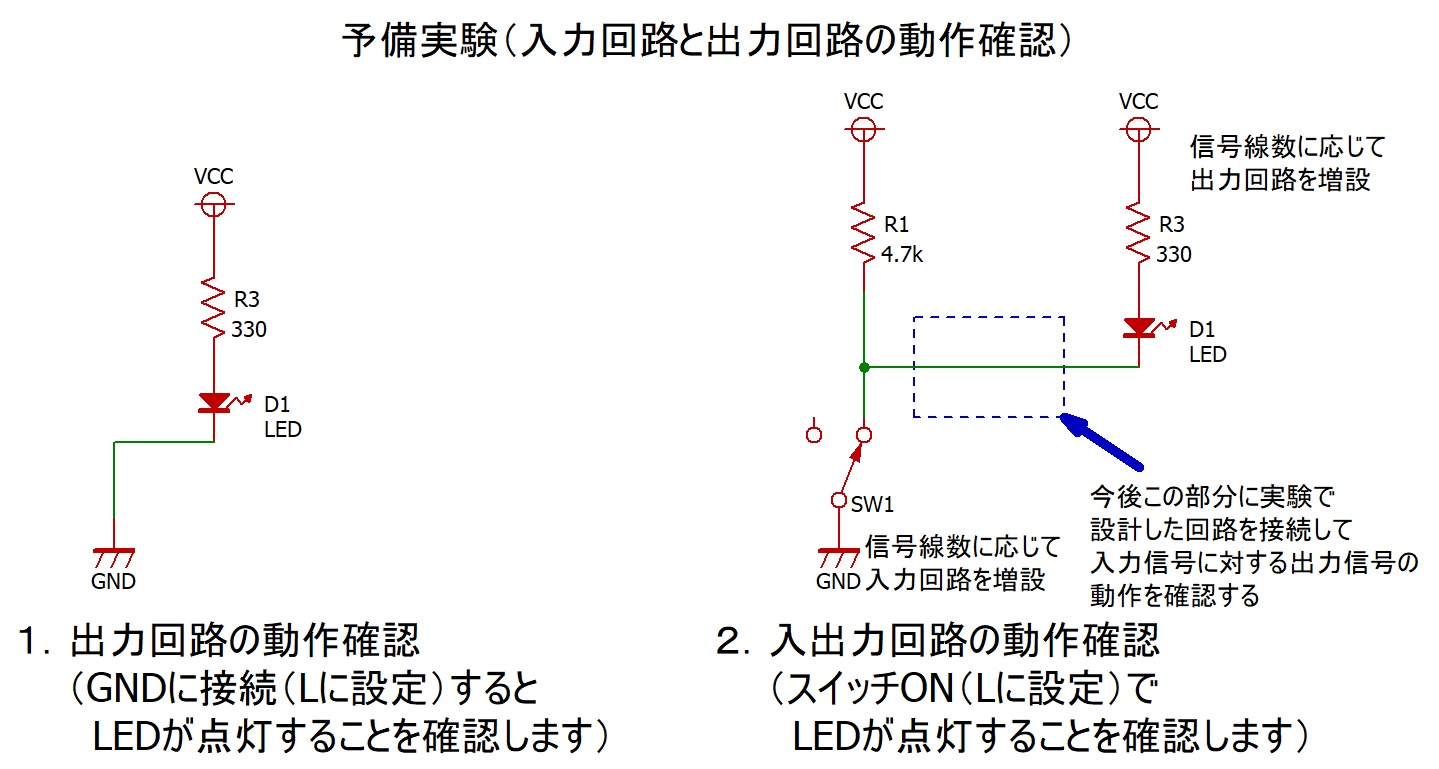

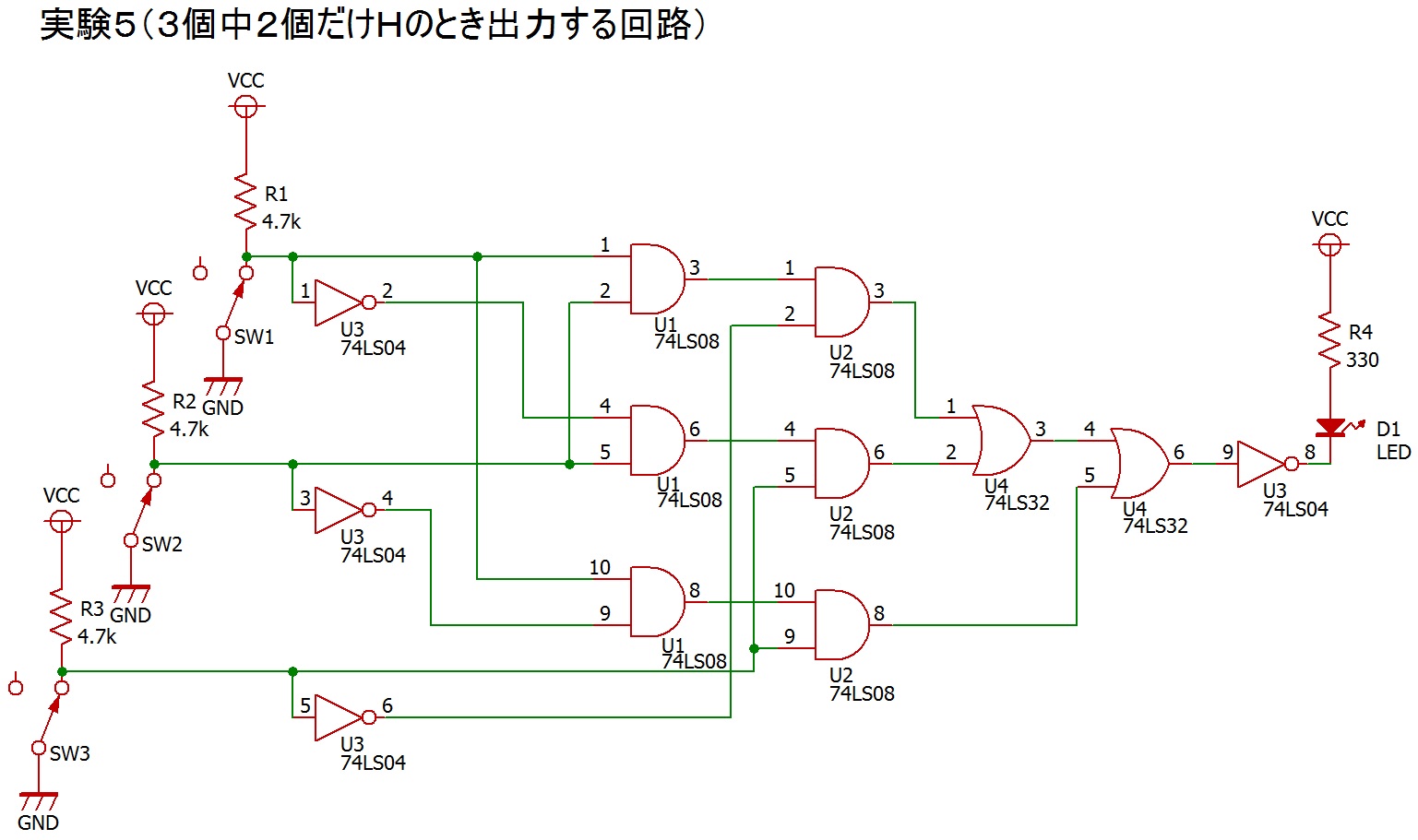

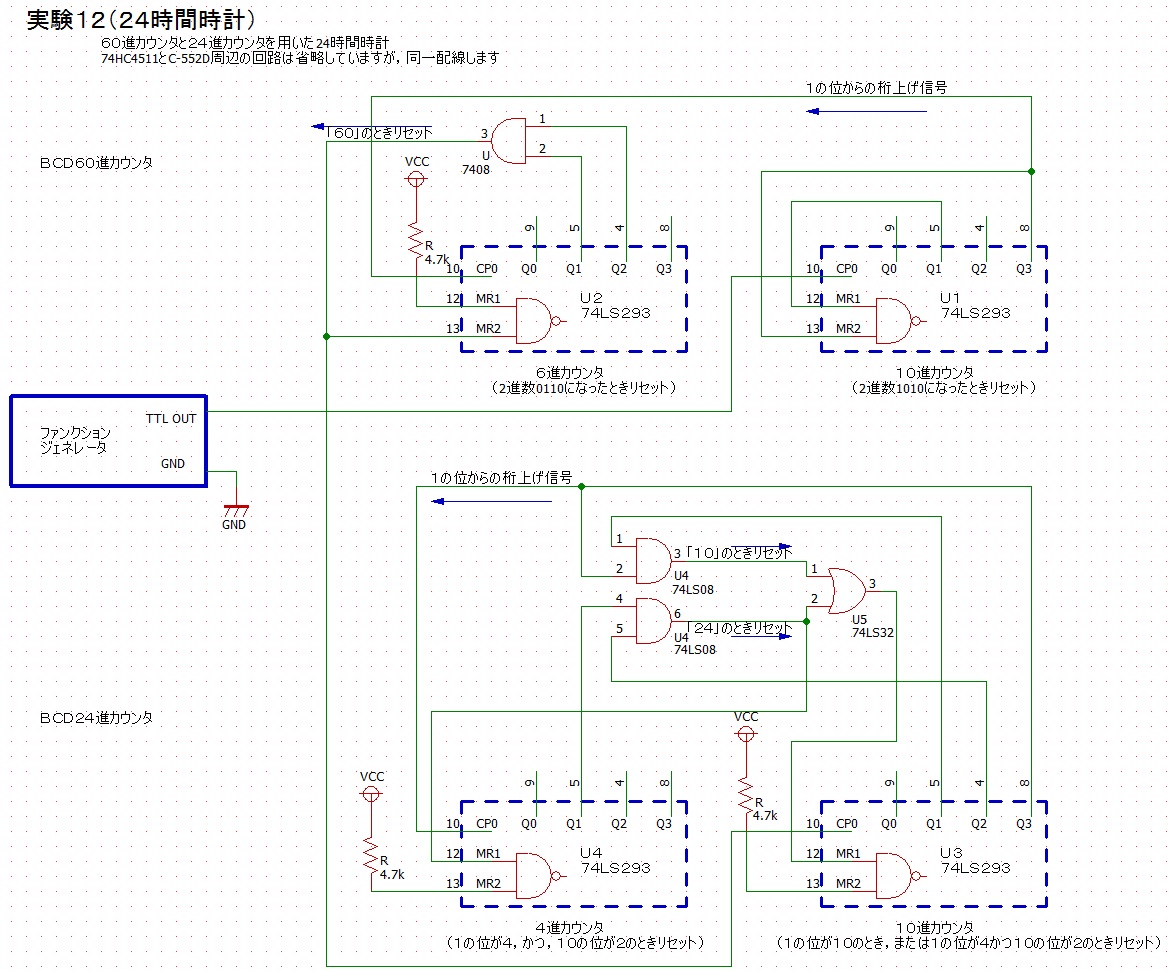

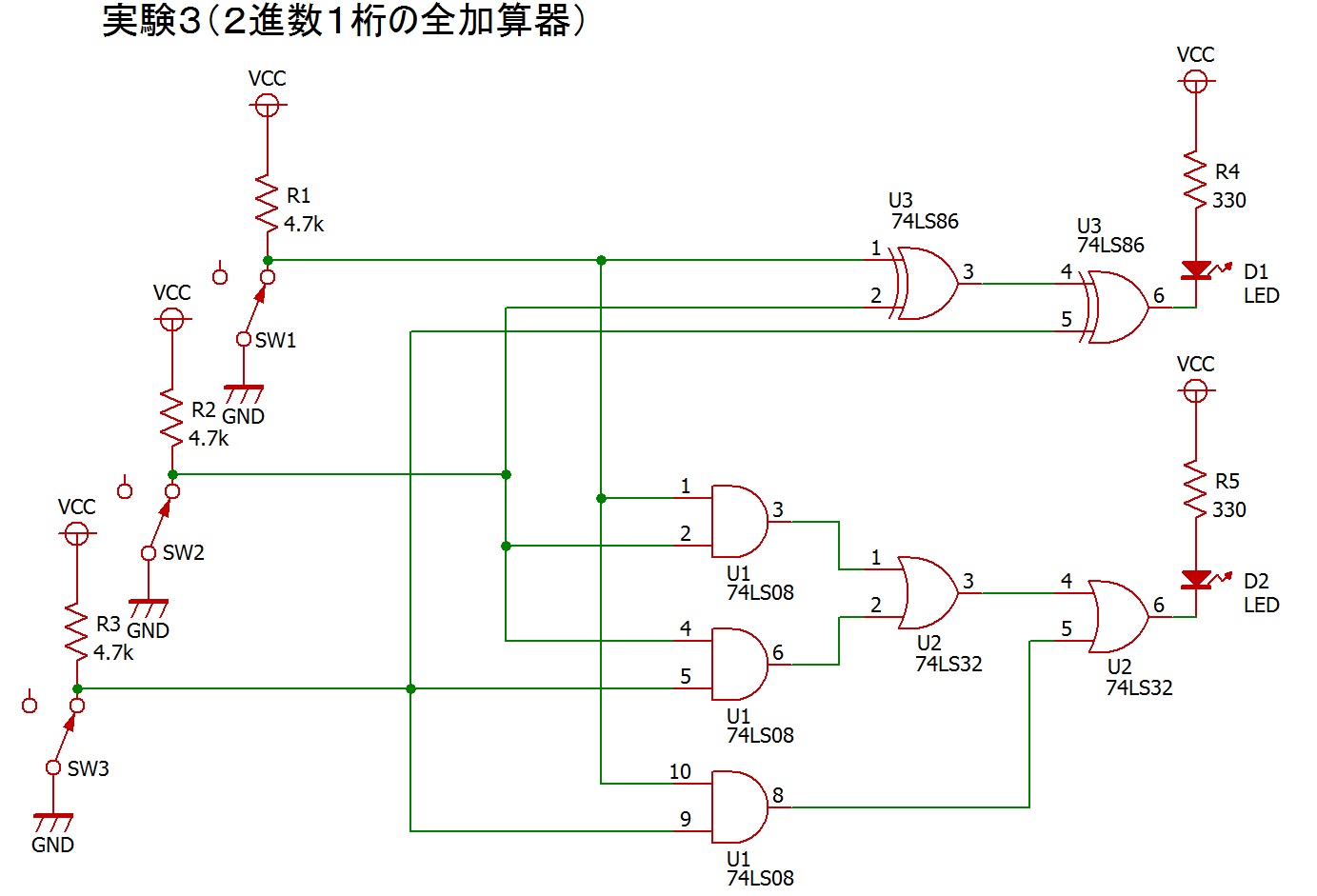

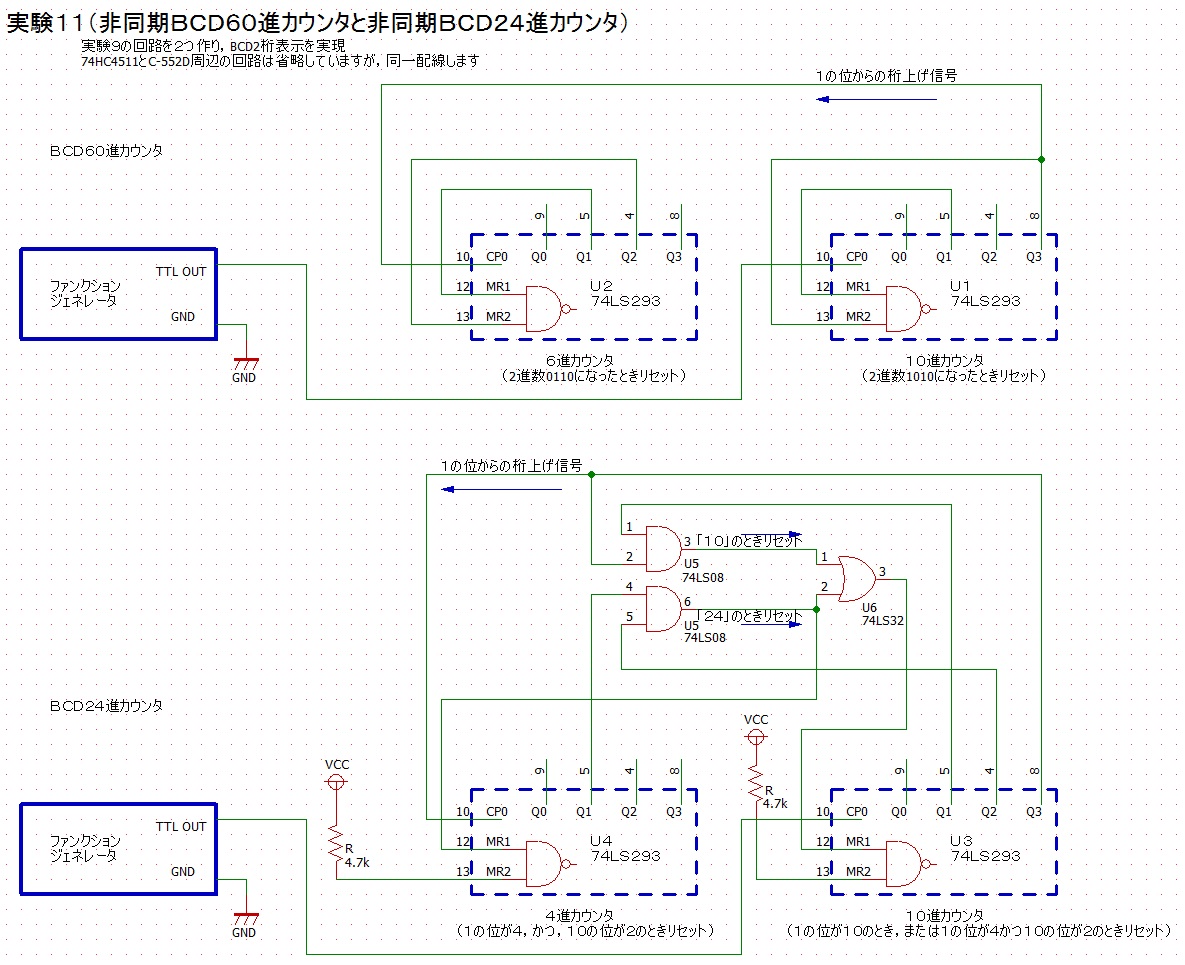

実験で製作する回路の回路図

ここに示す回路図はあくまで設計例です.
他の回路でも理論的にあっていて動作すれば良いことにしますが, ディジタル回路的に簡単化された回路であれば,ここでの設計開発時間をはじめ, 製品になったときの性能,価格,重量等に良いことばかりであることを認識しましょう. 注意:上記の回路図データはBsch3Vで入力した回路図を画像として保存したものです.
回路作製時の参考にするのみとし,レポートに使用してはいけません(使用すると図が荒れるので,すぐにバレます).
必ず,回路図入力CAD 「BSch3V」を使用して回路図を入力し,直接印刷したものをレポートの使用してください(上記で入手した画像を見ながらマネて作成してよい).
BSch3Vの「ファイル」メニュー→「印刷オプション」→「ページフィット」にチェックを入れてA4用紙(横)に印刷すると大きく印刷できます.
1実験につき1枚でできるだけ大きく印刷したものをレポートで提出してください. (2017年度から).

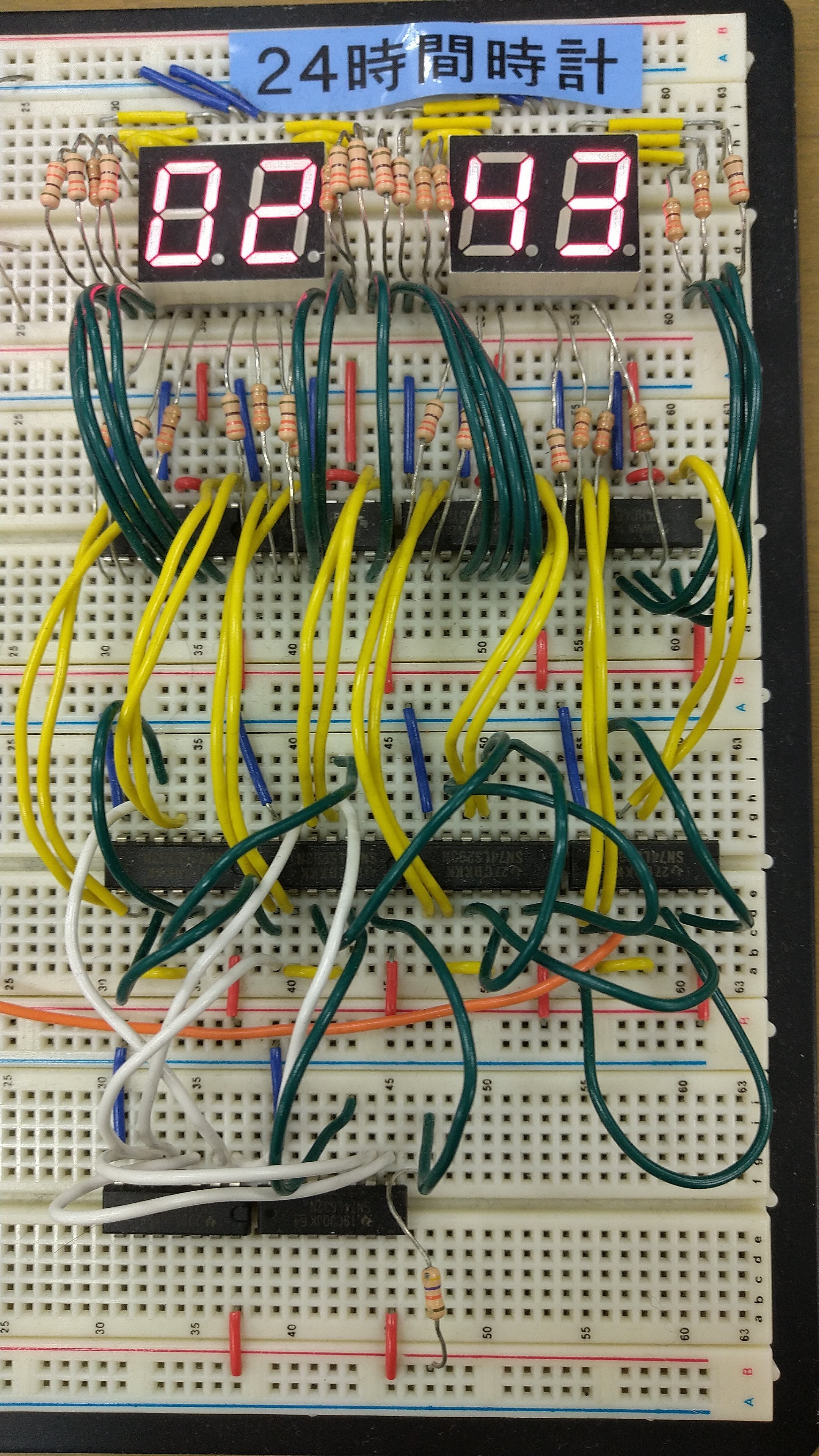

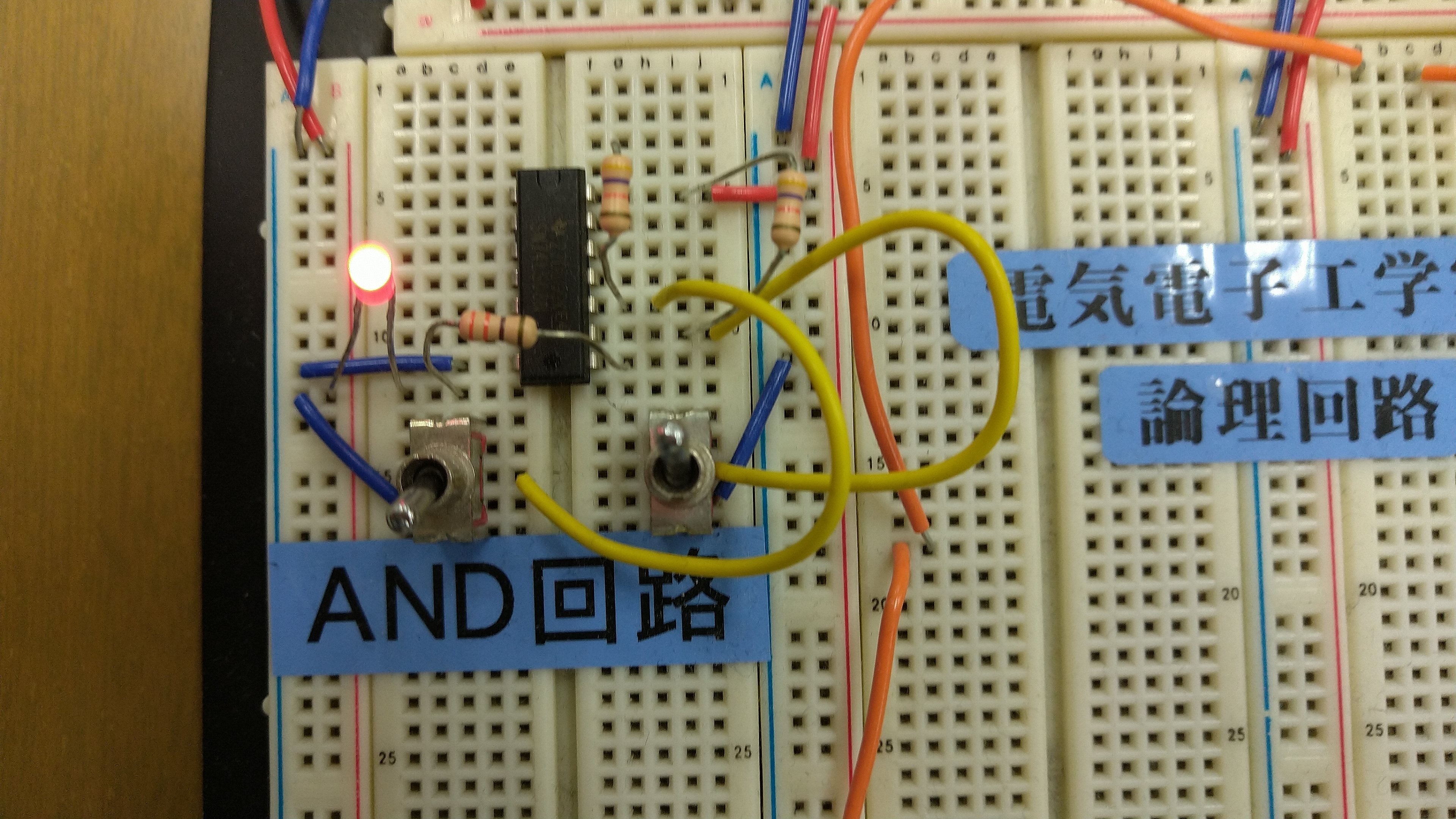

実験で製作する回路の製作例

ここに示すものはあくまで設計例です.(画像をクリックすると拡大します)
(電気電子工学回路実験室1の教卓に実物が置いてあります)
