Bread Board
ブレッドボード（試作用基板）

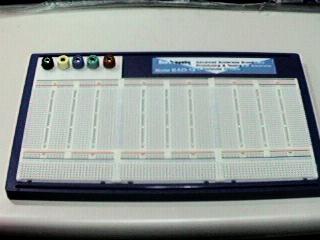

回路の試作に便利な基板です．

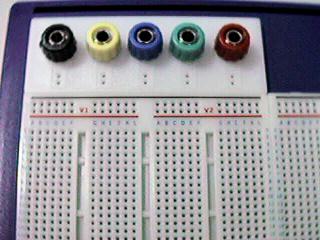

ブレッドボードは電線を差し込む穴がたくさんあいている配線板です．溝や印があるところまで横方向に並ぶ穴は内部で導通しています．

溝の両側にＩＣ跨ぐように挿入します．横方向に並んだ穴に電線を差し込むと，ＩＣのピンと接続します．短い電線を使って配線を行ない，回路を完成させます．
