DC Power Supply
直流安定化電源装置（直流電源）

直流安定化電源装置は家庭用の交流１００Ｖを安定した直流電圧に変換する装置です．

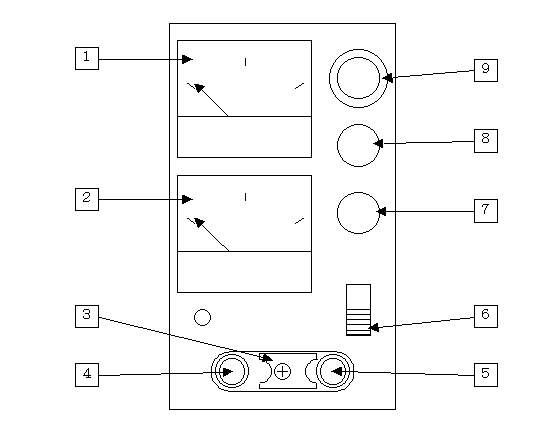

図直流安定化電源解説図

電源装置は，電子部品に電力を与える装置ですが，同時に使用方法を誤ると電圧を加えすぎて部品を破壊することもあります．必ず以下の初期化手順を行ってから，回路へ接続してください．

電源装置の電源スイッチ６が切れていることを確認します．
０Ｖ選択金具３が，－側ポート４に接続されているか確認します．０Ｖ選択金具が＋側ポート５に接続されている場合は，中央のねじをゆるめ，０Ｖ選択金具を－側ポートに接続し，ねじを締めて固定します．
電圧粗調整ツマミ９と電流調整ツマミ７を，反時計回りに止まるところまで回わし，電圧微調整ツマミ８を１２時の位置に合わせます．

これで，電圧は約０Ｖ，電流は０Ａの状態になります．

出力電圧を調整するには，以下の手順で行ないます．

（すでに実験回路へ電力を供給している場合）電源装置の電源スイッチ６をＯＦＦにし，実験回路への電源供給配線を外し，再び電源スイッチをＯＮにします．これは，電圧設定中の操作ミスによる実験回路の破壊を防ぐためです．
（最初の電圧調整の場合）電流調整ツマミ７をわずかに時計回りに回します（電流が全く流れていない状態では，電圧計１が作動しないため）．電流調整ツマミを回す量は，多くても８分の１回転程度でよい．
電圧計１を見ながら電圧粗調整ツマミ９をゆっくりと時計回りに回転させて，ほぼ目的の電圧になったところで電圧微調整ツマミ８を使って微調整します．
実験回路に接続する前に，電源スイッチをＯＦＦにします．
実験回路へ接続し，電源スイッチをオンにし，電流調整ツマミにより電流を調整します．電流計２を見ながら徐々に時計回りに電流調整ツマミを回転させて，電流の増加が無くなったところから少し回して回転を止めます．

以下の電流調整方法も確認してから実験回路に接続してください．

電源装置の設定が完了しても，実験回路に短絡などの間違いがある場合，大きな電流が流れることがあり危険です．そのような場合でも電流調整ツマミによる制限が加えてあれば，完全な破損まである程度時間稼ぎができます．

電源装置の電源スイッチ６をＯＦＦにし，実験回路に接続します．
電流調整ツマミ７を反時計回りに止まるまで回します．
電源スイッチをＯＮにします．
電流計２を見ながらゆっくりと電流調整ツマミを時計回りに回し，電流計の針が動かなくなったところから少し回して電流調整ツマミを止めます．しかし電流計の針が振りきった場合は，即座に電源スイッチを切り実験回路の誤りを見つけてください（大きな電流が流れた後は，回路が加熱しているので火傷しないように注意します）．

以上，安全に実験を行うために電流計の針の動きには常に十分注意し，電流調整ツマミは必要以上に回さないようにします．

実験によっては，マイナスの電圧が必要となる場合があります．マイナスの電圧を発生させる手順は，以下の通りです．

実験が終わったら，即座に０Ｖ選択金具を－側ポートに接続し直しておくことを忘れないで下さい．

実験によっては，プラスとマイナスの電圧が同時に必要となる場合があります．その手順は，以下の通りです．

電源装置を２台用意し，両方とも電源スイッチ６をＯＦＦにし，実験回路への電源供給配線を外します．
向かって左側をプラス電圧発生用，右側をマイナス電圧発生用とします．
マイナス電圧発生用電源装置（右側）で，０Ｖ選択金具３のねじをゆるめ，＋側ポート５へ接続し，ねじを締めて固定します．
プラス電圧発生用電源装置（左側）の－側ポート４とマイナス電圧発生用電源装置（右側）の＋側ポートを導線で接続します（これで両電源装置の０Ｖが一致します）．
プラス電圧発生用電源装置（左側）の＋側ポートをプラス電圧，－側ポート（あるいはマイナス電圧発生用電源装置の＋側ポート）を０Ｖ，マイナス電圧発生用電源装置（右側）の－側ポートをマイナス電圧として，電圧調整を行い，実験回路へ電源供給配線行ないます．

実験が終わったら，即座に０Ｖ選択金具を－側ポートに接続し直しておくことを忘れないで下さい．

電源装置の終了処理で重要なことは，次に誰かが使っても危険がないようにしておくことです．つまり初期化手順と同様に，以下の手順で行ないます．
