Osciro Scope

オシロスコープ

波形を表示する装置です．
菊水電子社製５０２０型
HUNG CHANG社製６５０２型
以下では菊水電子社製５０２０型について説明しますが，他のオシ ロスコープもほぼ同様の操作で利用可能です．

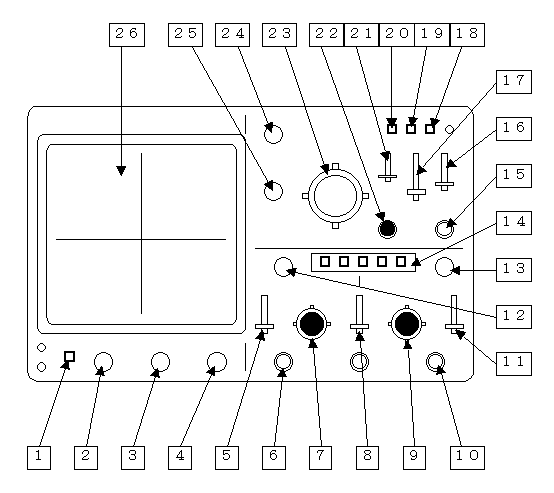

図 オシロスコープ解説図
オシロスコープは交流波形を観測するための装置です．２つの入力 波形を同時に表示する機能（２現象表示）を持っています． オシロスコープで波形を表示するときは，１周期分の波形ができる だけ大きく表示されるように調整し，その状態を記録します（記録 は１周期分でよく，大きく表示すれば読みとり精度も向上します）．

観測できる波形の振幅は5[V/DIV]から5[mV/DIV]，周期は5[S/DIV]か ら0.2[μS/DIV]です．DIVは画面のひと目盛のことです．

オシロスコープの初期化

オシロスコープを使うときには初期化手続きが必要です．

必須項目（ＣＨ１の表示位置調整含む）：

  1. 電源スイッチ１をＯＮにします．
  2. ［ＶＥＲＴ　ＭＯＤＥ］スイッチ１４を，［ＣＨ１］に設定し ます．
  3. ［ＴＩＭＥ／ＤＩＶ］ツマミ２３を，時計回りに回し０．２μ Ｓに合わせます．
  4. ＣＨ１の［ＡＣ−ＧＮＤ−ＤＣ］スイッチ５を［ＧＮＤ］に設 定します．
  5. ＣＨ１の［ＰＯＳＩＴＩＯＮ］ツマミ１２を適当に回転させて， 輝線の表示位置を適当な位置（普通はブラウン管中央）に合わせま す．
  6. ［ＦＯＣＵＳ］ツマミ３で，輝線がシャープに映るように調整 します．
  7. ［ＩＮＴＥＮ］ツマミ２で，輝線の明るさを調整します．
  8. ［ＩＬＬＵＭ］ツマミ４で，目盛りの明るさを調整します．
  9. ［ＶＡＲＩＡＢＬＥ］ツマミ２５を，（カチッと音がするまで）時計回り に回しきります．スイッチが飛び出している場合は，押し込んでお きます．
  10. ［ＬＥＶＥＬ］ツマミ２２（茶色）を，反時計回りに（カチッ と音がするまで）回しきります．
  11. ［ＬＥＶＥＬ］ツマミ２２（白色）を，ツマミ回転範囲の中央 付近に合わせます．
  12. ［ＳＷＥＥＰ　ＭＯＤＥ］スイッチを，［ＡＵＴＯ］２２に設 定します．
  13. ［ＳＬＯＰＥ］スイッチ２１を，［＋］に設定します．
  14. ［ＣＯＵＰＬＩＮＧ］スイッチ１７を，［ＤＣ］に設定します．
  15. ［ＳＯＵＲＣＥ］スイッチ１６を，［ＩＮＴ］に設定します．
  16. ［ＩＮＴ　ＴＲＩＧ］スイッチ８を，［ＶＥＲＴ　ＭＯＤＥ］ に設定します． これは，画面に表示されている波形をうまく同期させる設定です．波形表示をＣＨ１ に同期させるときは［ＣＨ１］に，ＣＨ２に同期させるときは［Ｃ Ｈ２］に設定します．
  17. ＣＨ１とＣＨ２の［ＶＯＬＴＳ／ＤＩＶ］ツマミ７＆９（黄色） を，両方とも時計回りに（カチッと音がするまで）回しきります． スイッチが飛び出している場合は，押し込んでおきます．

１つの波形を観測するには

 ＣＨ１の準備：（１から４までは，表示位置調整）
  1. ［ＶＥＲＴ　ＭＯＤＥ］スイッチ１４を，［ＣＨ１］に設定し ます．
  2. ［ＴＩＭＥ／ＤＩＶ］ツマミ２３を，時計回りに回し０．２μ Ｓに合わせます．
  3. ＣＨ１の［ＡＣ−ＧＮＤ−ＤＣ］スイッチ５を，［ＧＮＤ］に 設定します．
  4. ＣＨ１の［ＰＯＳＩＴＩＯＮ］ツマミ１２を適当に回転させ，輝線の表示 位置を適当な位置（普通はブラウン管中央）に合わせます．
  5. ＣＨ１の［ＡＣ−ＧＮＤ−ＤＣ］スイッチを，［ＤＣ］に設定 します．交流成分のみを表示するときは［ＡＣ］に設定します．
  6. ＣＨ１のＢＮＣコネクタ６に，プローブを接続します．
（参考）ＣＨ２の準備：（１から４までは，表示位置調整）
  1. ［ＶＥＲＴ　ＭＯＤＥ］スイッチ１４を，［ＣＨ２］に設定し ます．
  2. ［ＴＩＭＥ／ＤＩＶ］ツマミ２３を，時計回りに回し０．２μ Ｓに合わせます．
  3. ＣＨ２の［ＡＣ−ＧＮＤ−ＤＣ］スイッチ１１を，［ＧＮＤ］ に設定します．
  4. ＣＨ２の［ＰＯＳＩＴＩＯＮ］ツマミ１３を適当に回転させ，輝線の表示 位置を適当な位置（普通はブラウン管中央）に合わせる．スイッチが飛び出し ている場合は，押し込んでおきます．
  5. ＣＨ２の［ＡＣ−ＧＮＤ−ＤＣ］スイッチを，［ＤＣ］に設定 します．交流成分のみを表示するときは［ＡＣ］に設定します．
  6. ＣＨ２のＢＮＣコネクタ１０に，プローブを接続します．
次にプローブを回路の測定点に接続します．プローブのワニ口クリッ プは，実験回路の基準電圧に接続し，プローブの先端を使って目的 の回路から電圧を取り出します．

最後に以下の手順で，表示を調整します．

  1. ［ＴＩＭＥ／ＤＩＶ］ツマミ２３を適当に回転させて，１波長 が大きく画面に表示されるように調節します．
  2. ＣＨ１（あるいはＣＨ２）の［ＶＯＬＴＳ／ＤＩＶ］ツマミ７or９を適当 に回転させて，波形が大きく画面に表示されるように調節します．
  3. ［ＰＯＳＩＴＩＯＮ］ツマミ１２or１３＆２４を適当に回転さ せて，波形の数値が読みとりやすくなるように調節します．

２つの波形を同時に観測するには

 まず以下の手順により，２現象表示の準備を行います．
  1. ［ＴＩＭＥ／ＤＩＶ］ツマミ２３を，時計回りに回し０．２μ Ｓに合わせます．
  2. ［ＶＥＲＴ　ＭＯＤＥ］スイッチ１４を，［ＣＨ１］に設定し ます．
  3. ＣＨ１の［ＡＣ−ＧＮＤ−ＤＣ］スイッチ５を，［ＧＮＤ］に 設定します．
  4. ＣＨ１の［ＰＯＳＩＴＩＯＮ］ツマミ１２を適当に回転させて， 輝線の表示位置をＣＨ２と重ならない様に，かつ目盛り横線のどれ かに合わせます．
  5. ［ＶＥＲＴ　ＭＯＤＥ］スイッチ８を，［ＣＨ２］に設定しま す．
  6. ＣＨ２の［ＡＣ−ＧＮＤ−ＤＣ］スイッチ１１を，［ＧＮＤ］ に設定します．
  7. ＣＨ２の［ＰＯＳＩＴＩＯＮ］ツマミ１３を適当に回転させ，輝線の表示 位置をＣＨ１と重ならない様に，かつ目盛り横線のどれかに合わせ ます．
  8. （ＣＨ１とＣＨ２の両方を表示させるため）［ＶＥＲＴ　ＭＯＤＥ］スイッ チを，［ＣＨＯＰ］に設定します．
  9. ＣＨ１とＣＨ２のＢＮＣコネクタ６＆１０に，プローブを接続 します．
次にプローブを回路の測定点に接続します．２つのプローブのワニ 口クリップは，実験回路の基準電圧に接続しなければなりませんが，これらはオシロスコープ内部 で接続されているので，２つのワニ口クリップ間で電位差が発生しないように 場所を選んで接続します．またプローブの先端を使って，目的の回路から電圧を 取り出します．

最後に以下の手順で，表示を調整します．

  1. ［ＴＩＭＥ／ＤＩＶ］ツマミ２３を適当に回転させて，１波長 が大きく画面に表示されるように調節します．
  2. ＣＨ１とＣＨ２の［ＶＯＬＴＳ／ＤＩＶ］ツマミ７＆９を適当 に回転させて，波形が大きく画面に表示されるように調節します． ただし２つの波形が接触しないように，また上下位置も調整しなが ら行います．
  3. ［ＰＯＳＩＴＩＯＮ］ツマミ１２＆１３＆２４を適当に回転さ せて，波形の数値が読みとりやすくなるように調節します．
基本は「波形を読みとりやすく表示すること」なので，形式にとら われる必要はありません．例えば，位相のずれを調べるときにはＣ Ｈ１とＣＨ２の０Ｖ位置を同じにした方が見やすいはずです．

オシロスコープの終了方法

 オシロスコープの終了手順は，以下の通りです．
  1. 電源スイッチ１をＯＦＦにします．
  2. プローブを実験回路から外します．
  3. プローブをオシロスコープＢＮＣコネクタ６＆１０から外しま す．
外したプローブは，所定の位置に戻してください．
