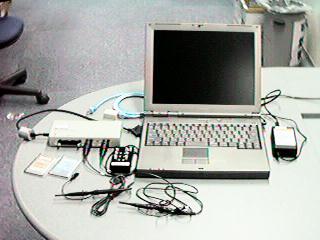

PC and Wave Observation System

パソコン＋波形観測装置

パソコンとしてだけでなく，オシロスコープの代わりに波形を観 測・記録することもできます．

ノートＰＣとしての基本機能

• Windows98
• Microsoft Office2000
• Reflection X

波形観測装置

波形の観測方法

1. 機器の接続

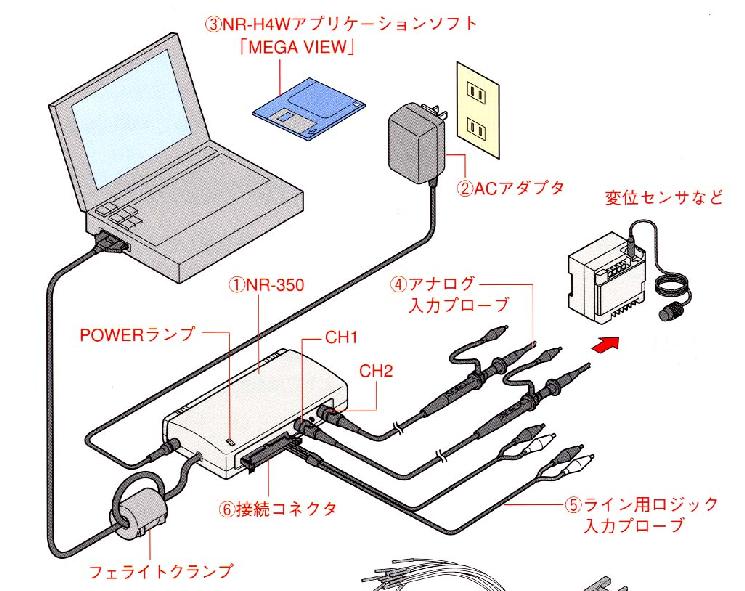

   下図のように接続します．（拡大図）

2. ノートＰＣの起動
   ノートＰＣ電源を入れ，メディアドメインのアカウント名とパス ワードでログインします．
3. 波形表示ソフト「MEGA VIEW」の起動
   スタートメニューから「プログラム」→「KEYENCE Applications」→「MEGA VIEW」を選択します．
4. ゼロ点調整
   「ファイル」→「ゼロ点調整」を選択し，「OK」ボタンを押し ます．
5. 収集条件の設定
   • 入力CHの設定
     メニューバーから「設定」→「入力CH」をクリックし，ＣＨ １，ＣＨ２の入力電圧レンジ（Volts/DIV），GND位置を設定します．
   • トリガの設定
     メニューバーから「設定」→「標準トリガモード」にチェッ クマークがあることを確認します．
     メニューバーから「設定」→「トリガ」をクリックし，収集 形式を「オート」にします．
   • 時間軸の設定
     メニューバーから「設定」→「時間軸」をクリックし，サン プリング周波数（Time/DIV）を設定します．
   • 波形選択ウィンドウ
     メニューバーから「表示」→「波形選択ウィンドウ」を選択 し，表示させたい波形をチェックします．ＣＨ１とＣＨ２に チェックがあれば２現象表示です．
6. 波形の収集
   「収集」→「スタート」をクリックします．
7. 波形の収集の終了
   「収集」→「ストップ」をクリックします．
8. 波形の観測
   波形をスクロールしたり，「表示」→「ズーム」で波形の拡大 縮小を行ない，大きく１波長分程度が表示されるように調整し ます．
9. 波形の保存
   「ファイル」→「波形保存」をクリックし，ファイルを保存し ます．ファイルの保存場所はMドライブ（メディアドメインファ イルサーバ）とします．
10. 波形表示ソフト「MEGA VIEW」の終了
    メニューバーから「ファイル」→「アプリケーションの終了」 を選択します．

ＰＩＯ（パラレル入出力）装置

TTLレベル16ポートパラレル入出力ができるPCカードです。8ポート 単位で 入出力方向を設定し、各ポートに対しデータの入出力ができ ます。 入力に設定された任意のポートを割り込みソースとして割り 当て可能です。 アプリケーション作成を支援する各種ライブラリ・ DLLが添付されています。

ＡＤコンバータ装置

ネットワークケーブル

収納バッグ
