Resistor, Capacitor and Transistor

抵抗，コンデンサ，トランジスタ

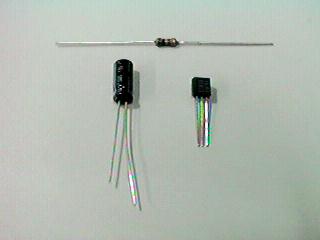

受動素子としての抵抗，コンデンサと， 能動素子としてのトランジスタです．

抵抗（上段）

端子間に指定された抵抗値を持つ素子です． 抵抗値は色帯で表示されています． 極性はありませんが，流す電流の大きさに注意しないと煙りが 出ます．一般に使われているものは1/8[W]です．

電界コンデンサ（下段左側）

端子間に指定された容量値を持つ素子です． 一般にコンデンサは極性はありませんが，電界コンデンサは 極性があるので注意します．端子の長い方が＋側，短い方が −側にします．（逆に接続すると爆発することがあるので注 意！）

トランジスタ（下段右側）

電流増幅素子です．一般的なトランジスタは，Ｂ（ベース）， Ｃ（コレクタ），Ｅ（エミッタ）の３端子があります．ここで使 う２ＳＣ１８１５というトランジスタは，型番が書かれた平らな 面を正面にして，左からＥＣＢの順に端子が並んでいます．
トランジスタの種類によって形状も端子の順番も異なるので 注意します．
