Signal Generator

波形発生装置（シグナルジェネレータ）

各種波形を発生する装置です．

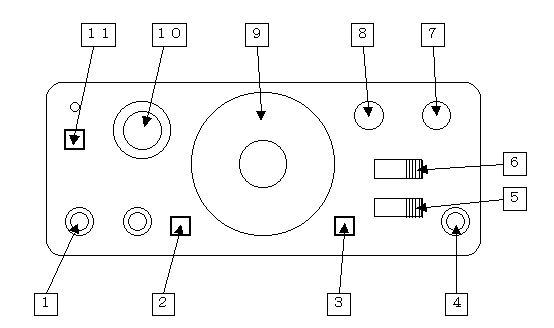

図 ファンクションジェネレータ解説図

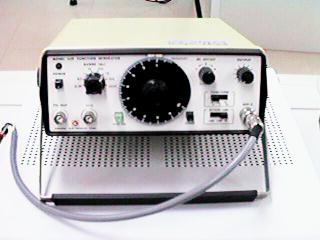

ファンクションジェネレータは，交流電圧（周波数は０．０１Ｈｚから１ＧＨｚ，波形は正弦波・三角波・方形 波から選択，振幅は負荷によっては１０Ｖ程度まで）を得ることが できます．

また，ファンクションジェネレータは交流電圧の電源としても用い ます．ファンクションジェネレータには，直流安定化電源の様に電 圧を一定に保つ（交流の場合は振幅を保つ）機能はなく，接続した 回路の負荷により振幅が変化するので注意します．

ファンクションジェネレータの初期化

1. 電源スイッチ１１をＯＦＦにします．
2. ＳＴＡＲＴスイッチ３をＯＦＦ（飛び出した状態）にします．
3. 出力調整ツマミ７を反時計回りに止まるまで回します．．
4. 直流成分調整ツマミ８を押し込み，１２時の位置に合わせます．
5. アッテネータ設定スイッチ５を，０ｄＢに合わせます．
6. ＶＣＧ ＯＮスイッチ２をＯＦＦ（飛び出した状態）にします．
7. ６００オーム出力コネクタ４に出力コードを取り付けます．
8. 出力コードのワニ口クリップ（黒）を実験回路の基準電圧として接続し， ワニ口クリップ（赤）を交流電圧として実験回路に接続します．
9. 電源スイッチをＯＮにします．
10. ＳＴＡＲＴスイッチをＯＮ（押し込んだ状態）にします．

1. 周波数粗調整ダイアル１０で，周波数の桁を設定します．
2. 周波数微調整ダイアル９で，周波数を設定します．

1. 実験回路に接続し，電源スイッチ１１とＳＴＡＲＴスイッチ３をＯＮ（押 し込んだ状態）にします．
2. オシロスコープかデジタルマルチメータで振幅を確認しながら，出力調整 ツマミ７をゆっくり時計回りに回して，目的の電圧になったら止め ます．

1. 実験回路に接続し，電源スイッチ１１とＳＴＡＲＴスイッチ３をＯＮ（押 し込んだ状態）にします．
2. 直流成分調整ツマミ８を１２時の位置に合わせた上で，手前に 引き出します．
3. 正の直流成分を加える場合は，時計回りに直流成分調整ツマミをゆっくり 回して，目的の直流成分が得られたら止めます．
4. 負の直流成分を加える場合は，反時計回りに直流成分調整ツマミをゆっく り回して，目的の直流成分が得られたら止めます．
