- デスクトップ上の「ModelSim」アイコン
をダブルクリックします。

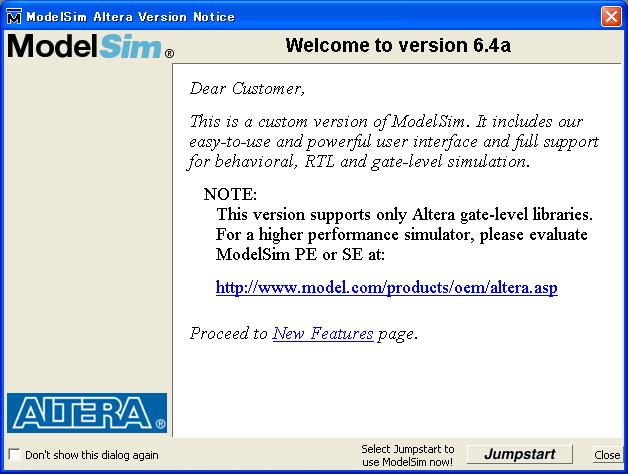

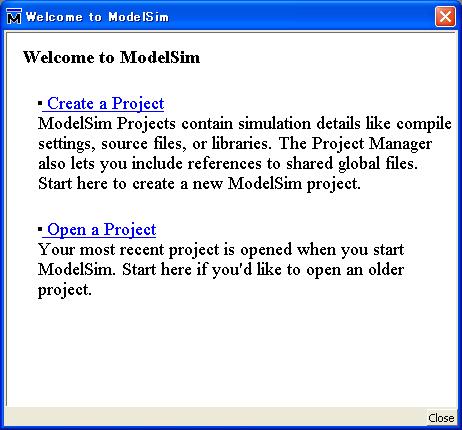

- 初期画面が表示されるので、「JumpStart」をクリックします。
- 新規プロジェクトなら「Create a Project」をクリックして、プロジェクト新規作成画面へ移る。
既存のプロジェクトなら「Open a Project」をクリックしてプロジェクトを選択する。

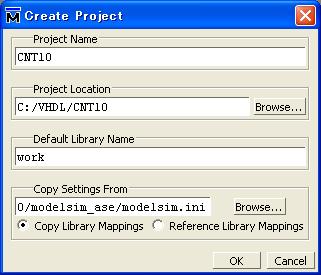

- プロジェクト名とそれを保存するフォルダ等を入力する。
保存フォルダは「Browse」をクリックして選択する良い。
（ここでは「CNT10」という名前のプロジェクトを、 「C:/VHDL/CNT10」というフォルダに保存するように指示している。Copy Setting Fromについてはそのままでよい）

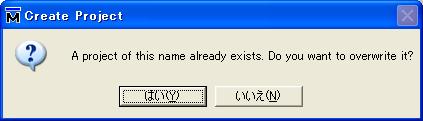

- 過去に作成されたことのある同名のプロジェクトが存在するなら、新規に作成して上書きするかどうかを尋ねてくるので「はい」をクリックする。

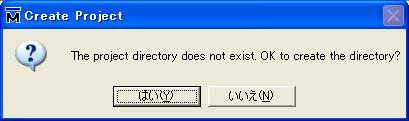

- プロジェクトを保存するフォルダがなければ、作成するかどうかを尋ねてくるので「はい」をクリックする（ここではC:\VHDL\CNT10が存在しないので）
- 新規に作成する場合は「Create New File」、既存のファイルがあるときは
「Add Existing File」をクリックしてファイルを選択する。

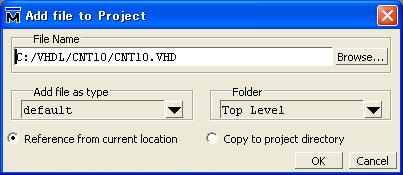

- ここでは、まずプロジェクトフォルダ中に置かれているCNT10.VHD（ソースファイル）を選択してOKをクリックして登録する。

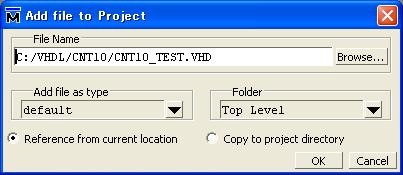

- 続いてCNT10_TEST.VHD（テストベンチ）も同様にファイルを選択してOKをクリックして登録する。必ずテストベンチは最後に登録することを忘れないように。処理は必ず登録順に行なわれていきます。
- すべてのソースファイルを登録したら、「Close」ボタンをクリックして、画面をコンパイル画面に変えます。
- コンパイル前のファイルは、一覧に「？」マークがついています。

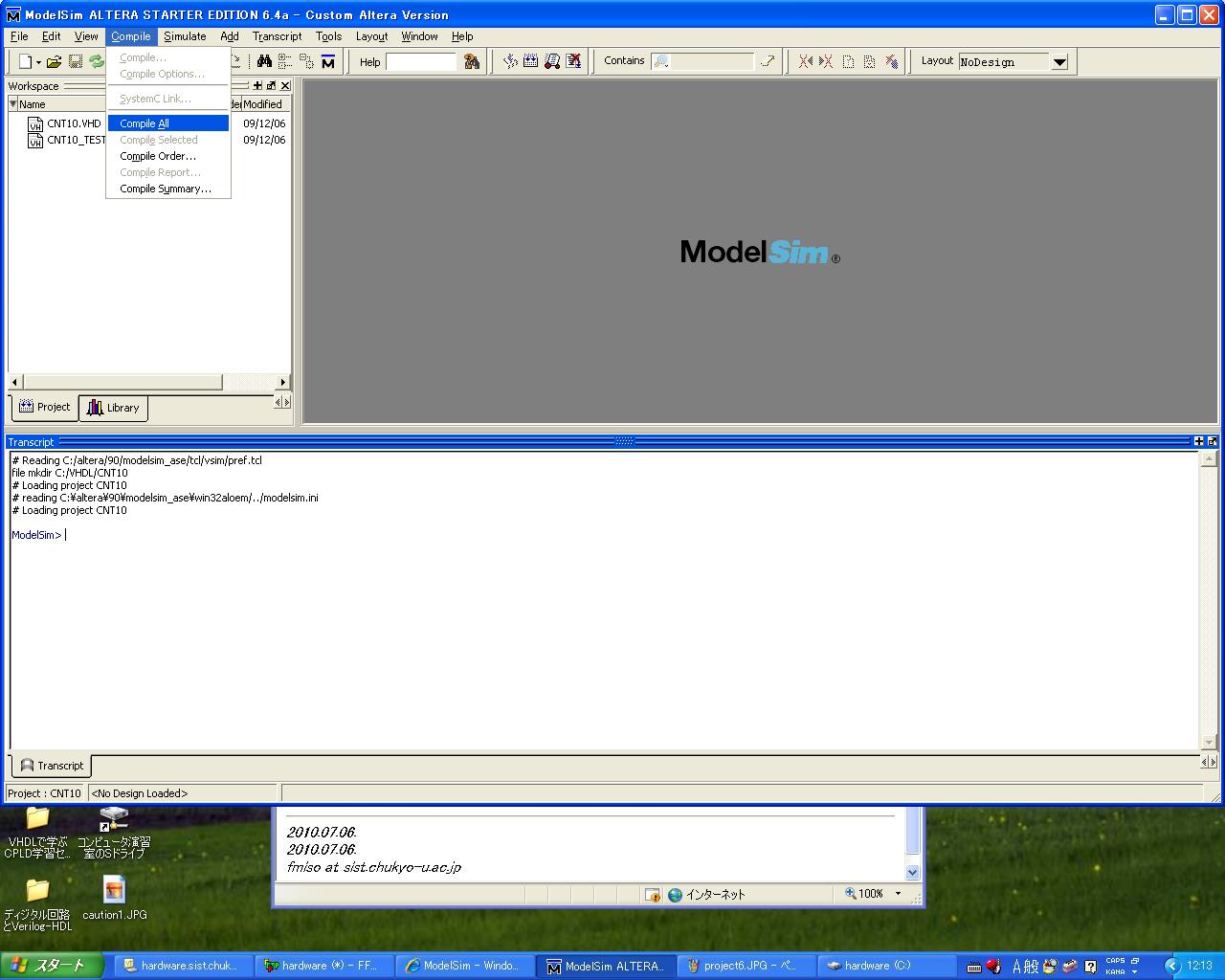

- 「Compile」メニュー→「Compile All」でソースファイルをコンパイルする
（エラーがあったら修正してもう一度コンパイルする）

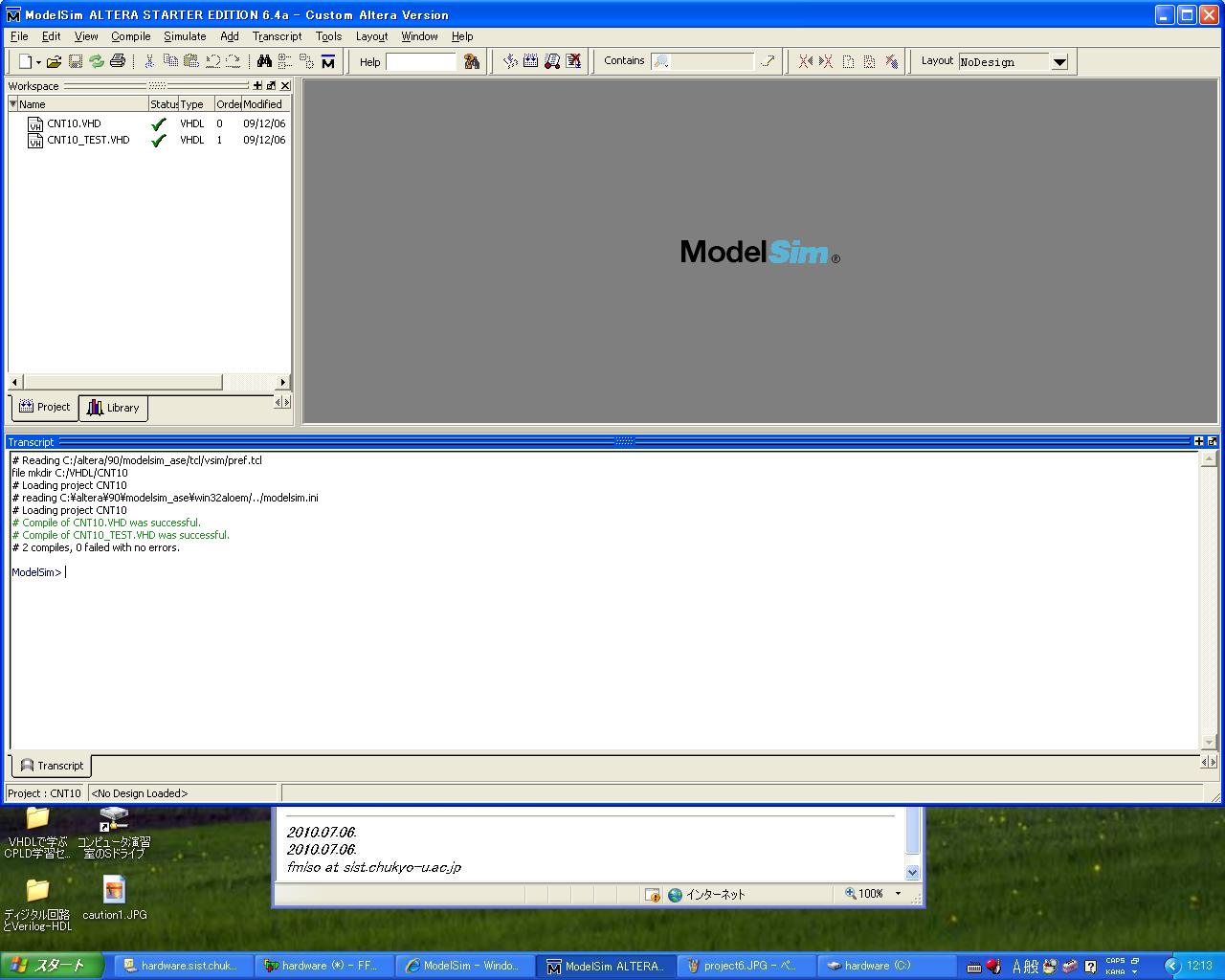

- コンパイルが完了すると、ファイル一覧が「レ」マークに変わります。
- 「Simulation」メニュー→「Start Simulation」を実行してシミュレーションを開始する。

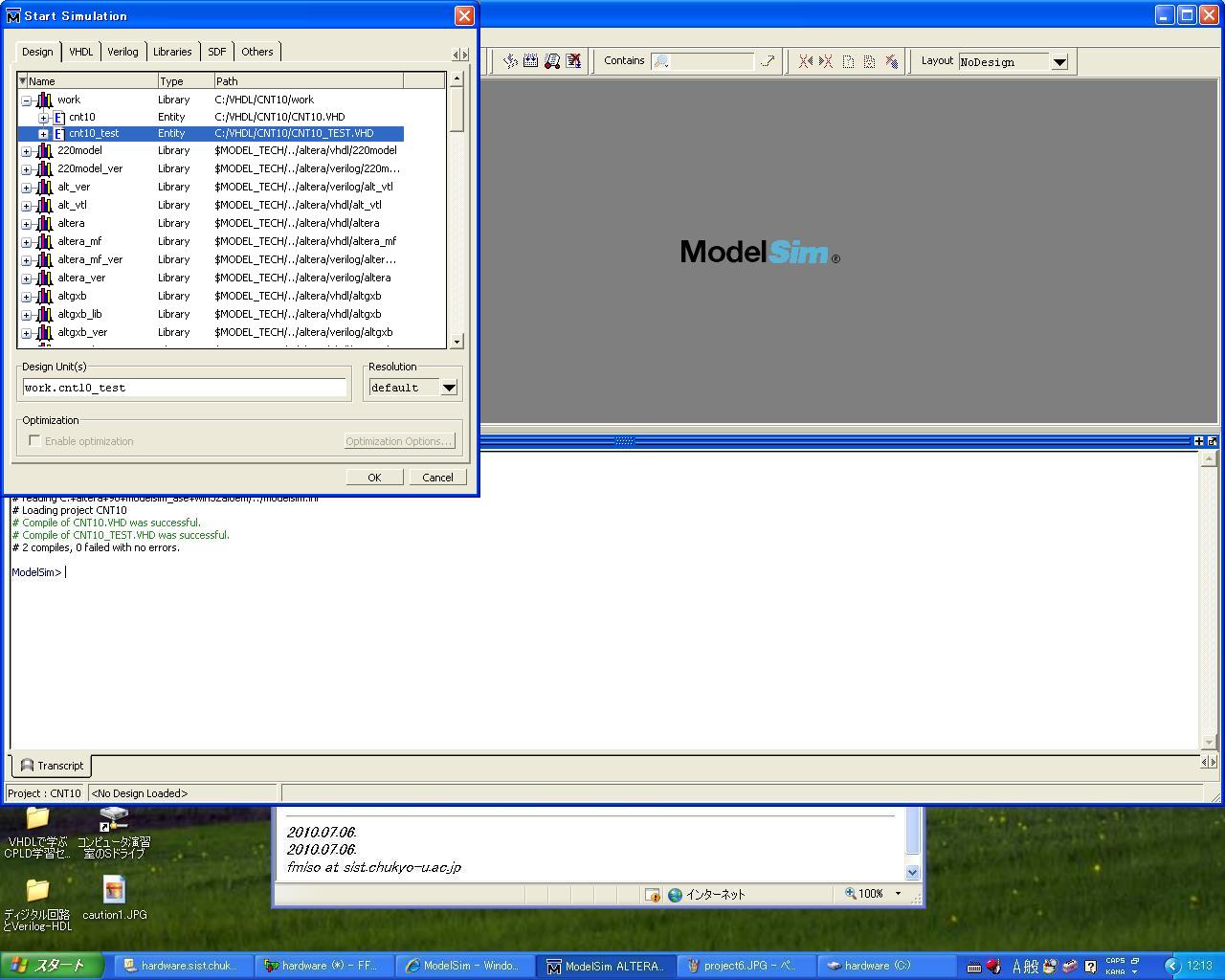

- 使用するライブラリを聞かれるので、Start Simulationウィンドウで、コンパイル済の「work」→「cnt10_test」（テストベンチ）を選択してOKをクリックする。

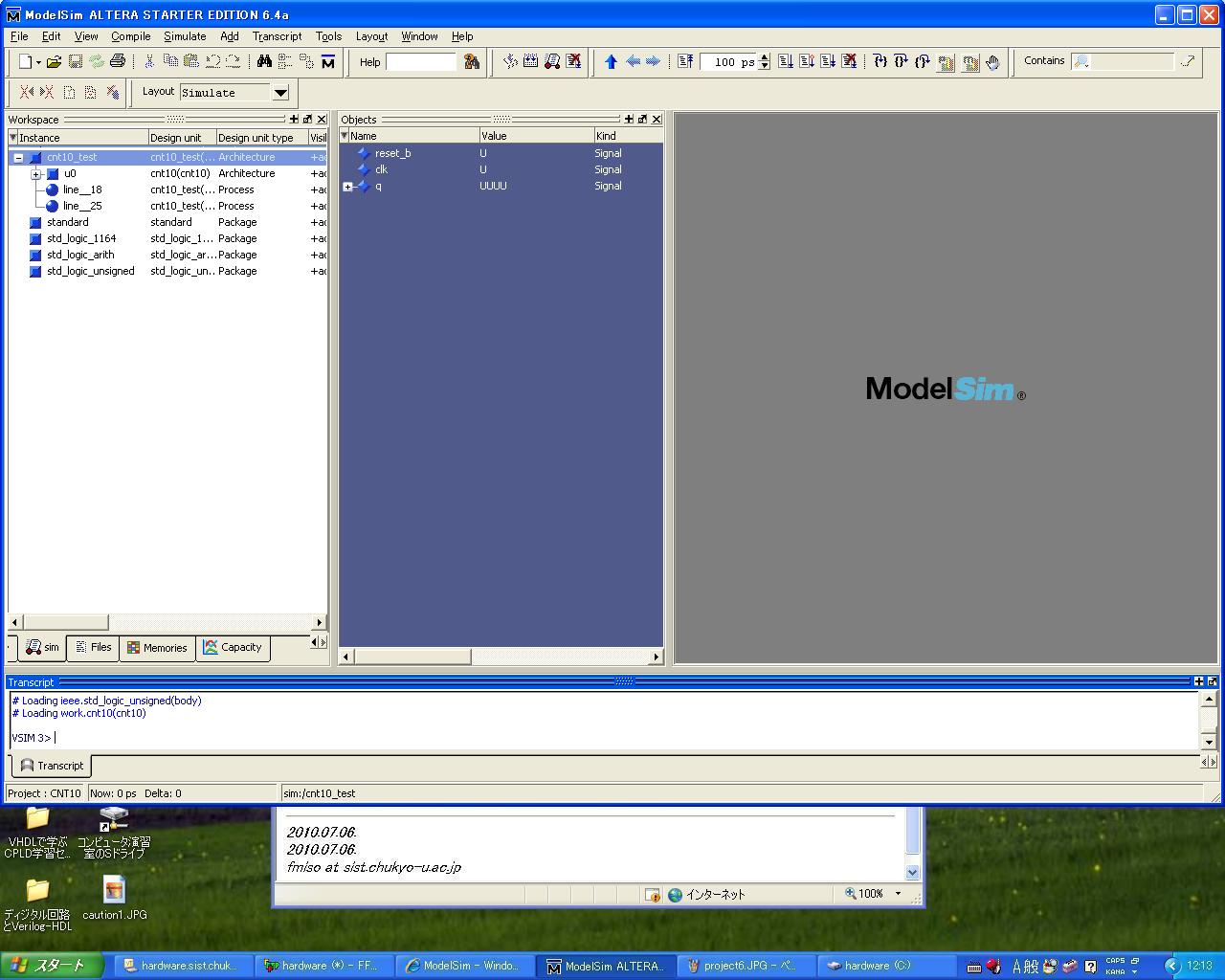

- シミュレーション画面に変わり、主な信号線名が表示される。（コマンドプロンプトもVSIM3に変わることを確認）
信号線名が表示されない時は、「View」メニューから「Objects」を選択すると表示される。

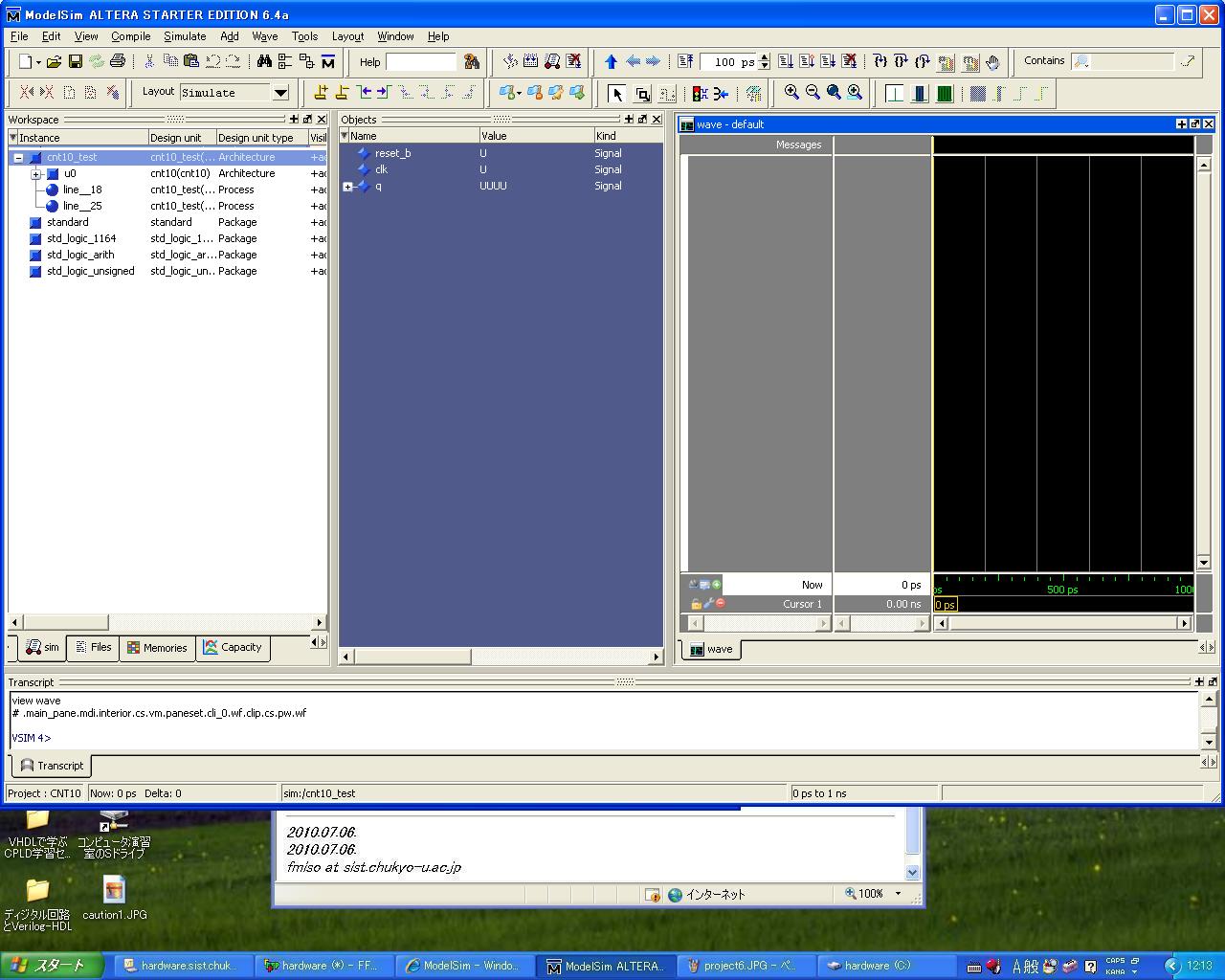

- 「View」メニュー→「Wave」を選択し、波形表示ウィンドウを表示する。
- 「Objects」ウィンドウからシミュレーション結果を表示したい信号線名を選択し、
「波形」ウィンドウにドラッグ＆ドロップして、信号線名を登録する。

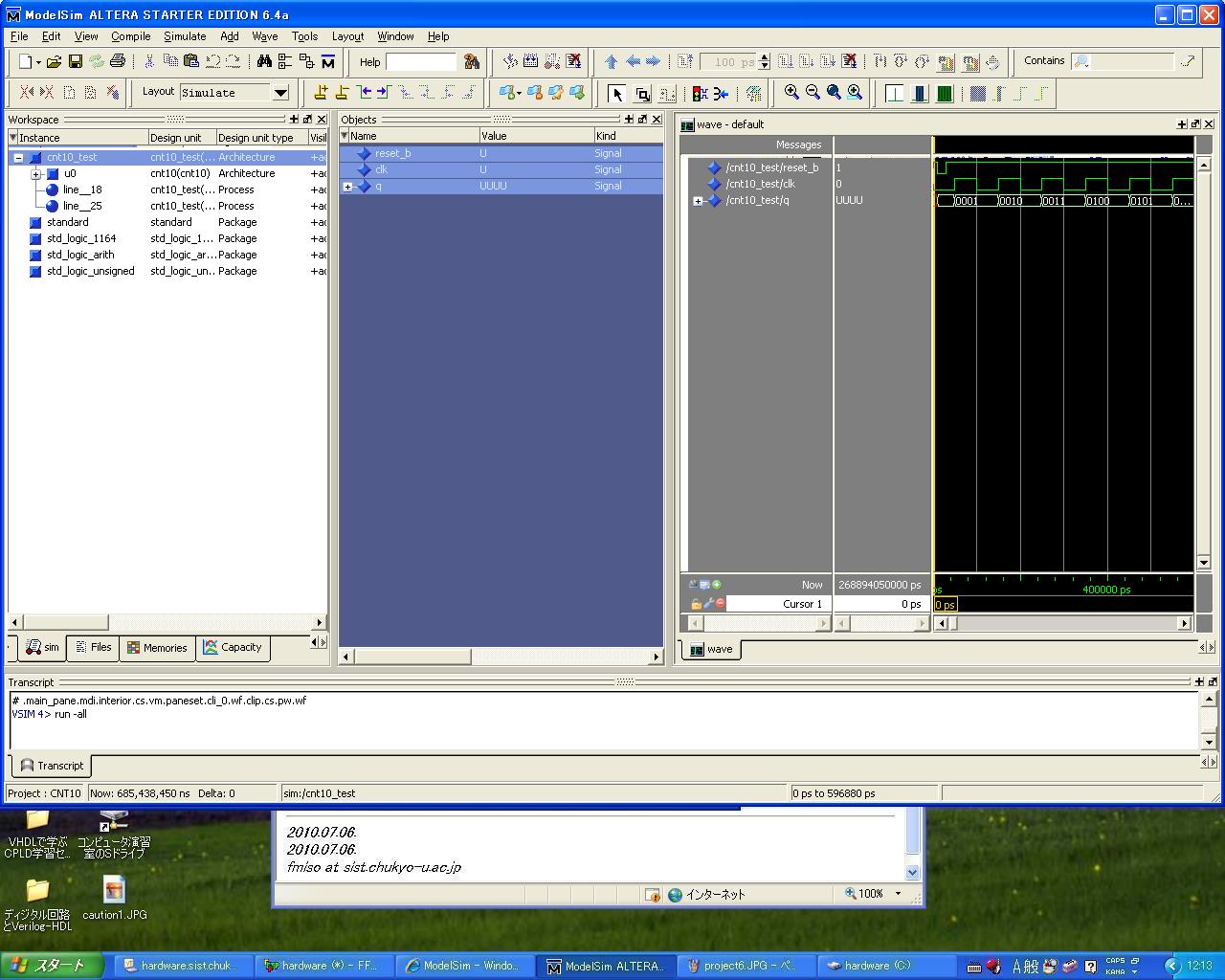

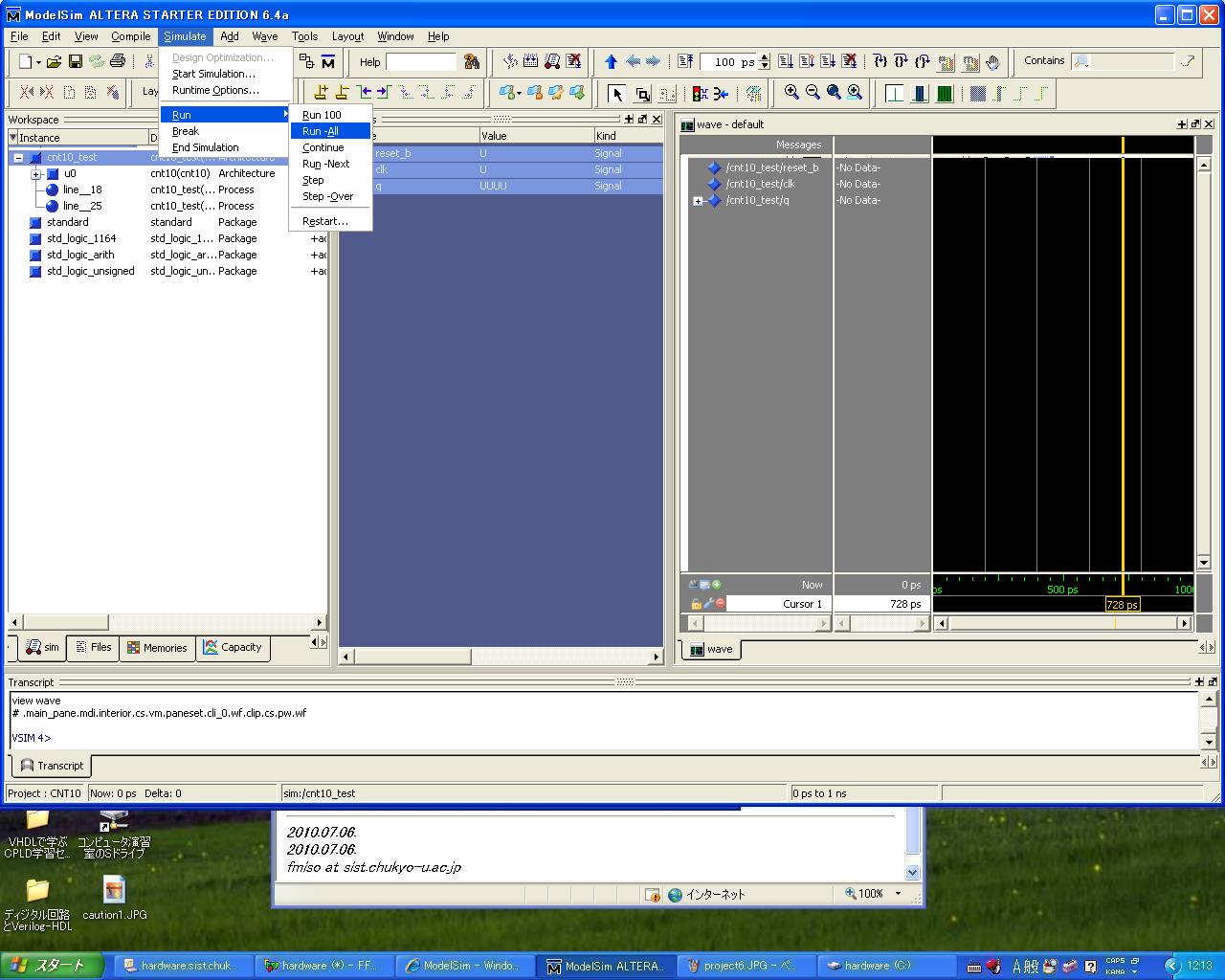

- 「Simulate」メニュー→「Run」→「Run-All」を選択し、シミュレーションを実行する。

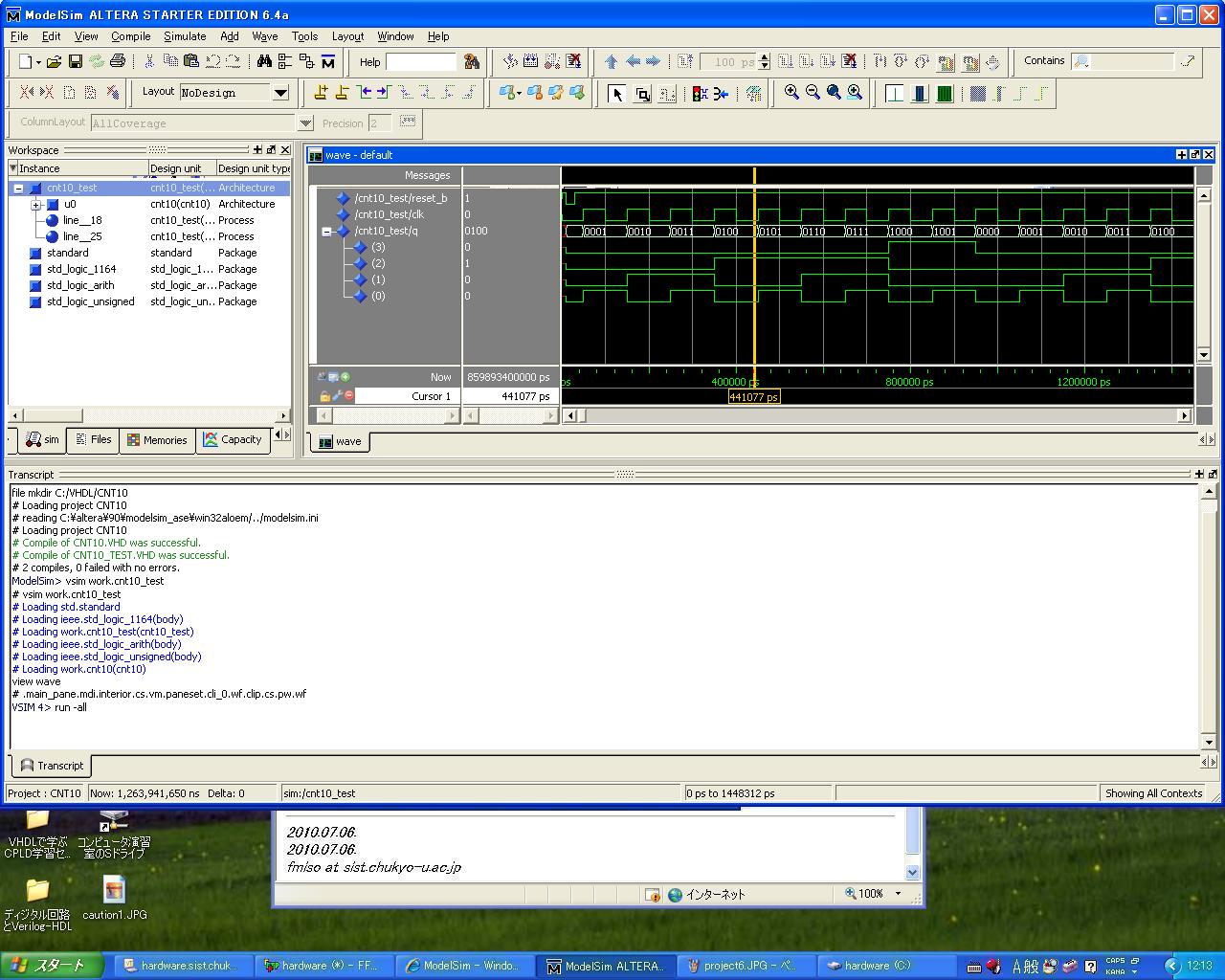

- その結果として波形が表示される。
- シミュレーション結果の表示は拡大縮小が可能である。波形全体のみやすくなるように
ウィンドウの配置する。（拡大、縮小ボタンやフィットボタンを使用すると良い）
- バス配線については、シミュレーション波形画面のバス線名をクリックすると
信号線単位の表示にも変更可能である。
- 必要なら、波形のスクリーンショットをとったり、プリンタ等に印刷してシミュレーション結果を記録する。

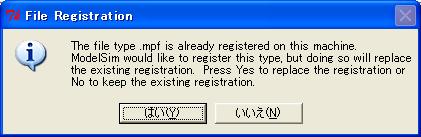

次の注意書きが出た時は、「はい」をクリックしてとりあえずすすめてください。
